アイボルト

アイボルトとは？

アイボルトとは、ねじ付きのボルトの頭部がリング状（目玉型）になっている締結部品で、吊り金具として広く使用されています。

ボルト部分を構造物や機械などにねじ込み、リング部分にフック・ワイヤー・シャックルなどをかけて荷物を吊り上げることができます。

見た目がシンプルで取り付けやすく、強度・安全性にも優れていることから、重量物の吊り上げ作業、設備の据付、仮設機材の固定など多岐にわたる分野で活用されています。

JISやDINなどの規格品も多く存在し、サイズやねじピッチ、材質などに応じて用途に最適なものを選ぶことができます。

アイボルトの用途

機械装置や設備の吊り上げ

モーター、ポンプ、コンプレッサーなどの重量機器を吊り上げるための吊り点として使用され、据付時の作業効率と安全性を確保します。

金型や治具の脱着作業

工場内で金型や治具などの重量物を頻繁に移動する場合、ねじ込むだけで吊り具を取り付けられるため、段取り時間の短縮になります。

鉄骨・構造物の仮固定

鋼材や構造部材をクレーンで吊る際に、仮設的に取り付けて固定ポイントとして使用されます。取り外しも容易です。

支線・ワイヤー・チェーンの終端支持

引張方向の力に耐える固定ポイントとして、支線・ロープ・チェーンなどの端末を保持する際に使われます。

吊り装置や安全金具の取り付け

安全ワイヤーや落下防止装置の取り付けベースとして、作業現場やイベント設営の安全対策にも活用されます。

アイボルトの種類

JIS規格アイボルト

日本工業規格（JIS B 1168など）に準拠した標準型。引張荷重に対する使用荷重が明確で、産業用機器や設備工事に幅広く使われます。

DIN規格アイボルト（ドイツ規格）

欧州で一般的な寸法規格に基づいた製品で、サイズや使用荷重に関する表示が統一されており、輸入機械などにも適合します。

リング部回転型アイボルト（スイベルタイプ）

吊り荷に応じてリングが回転する構造で、斜め吊りや多点吊りでも安定した方向に荷重がかかるため、安全性が高い設計です。

ステンレス製アイボルト

耐食性に優れており、海辺・水回り・薬品環境などで使用されます。

長期間錆びにくく、美観も保たれるため、装飾用途にも利用されます。

溶融亜鉛メッキ・クロメート処理品

一般鋼材に耐食性を持たせたタイプで、屋外・仮設工事・インフラ工事などに適しています。

コストを抑えつつ錆対策をしたい場合に有効です。

小型・軽荷重用アイボルト

DIY・建材・什器の吊り下げなど、見た目や使いやすさが重視される場面で使用されます。

比較的軽量な物品向けです。

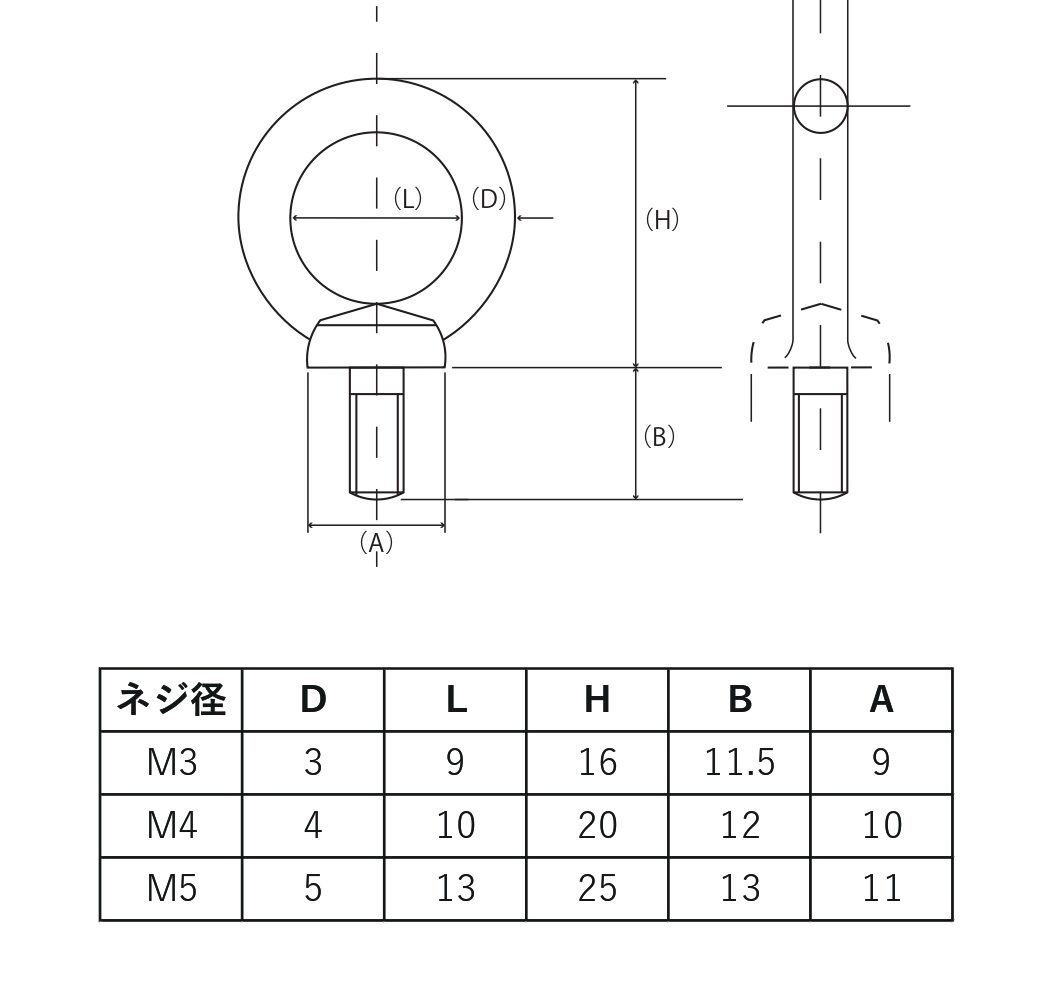

アイボルト(ステンレス製・M3~M5)の規格表

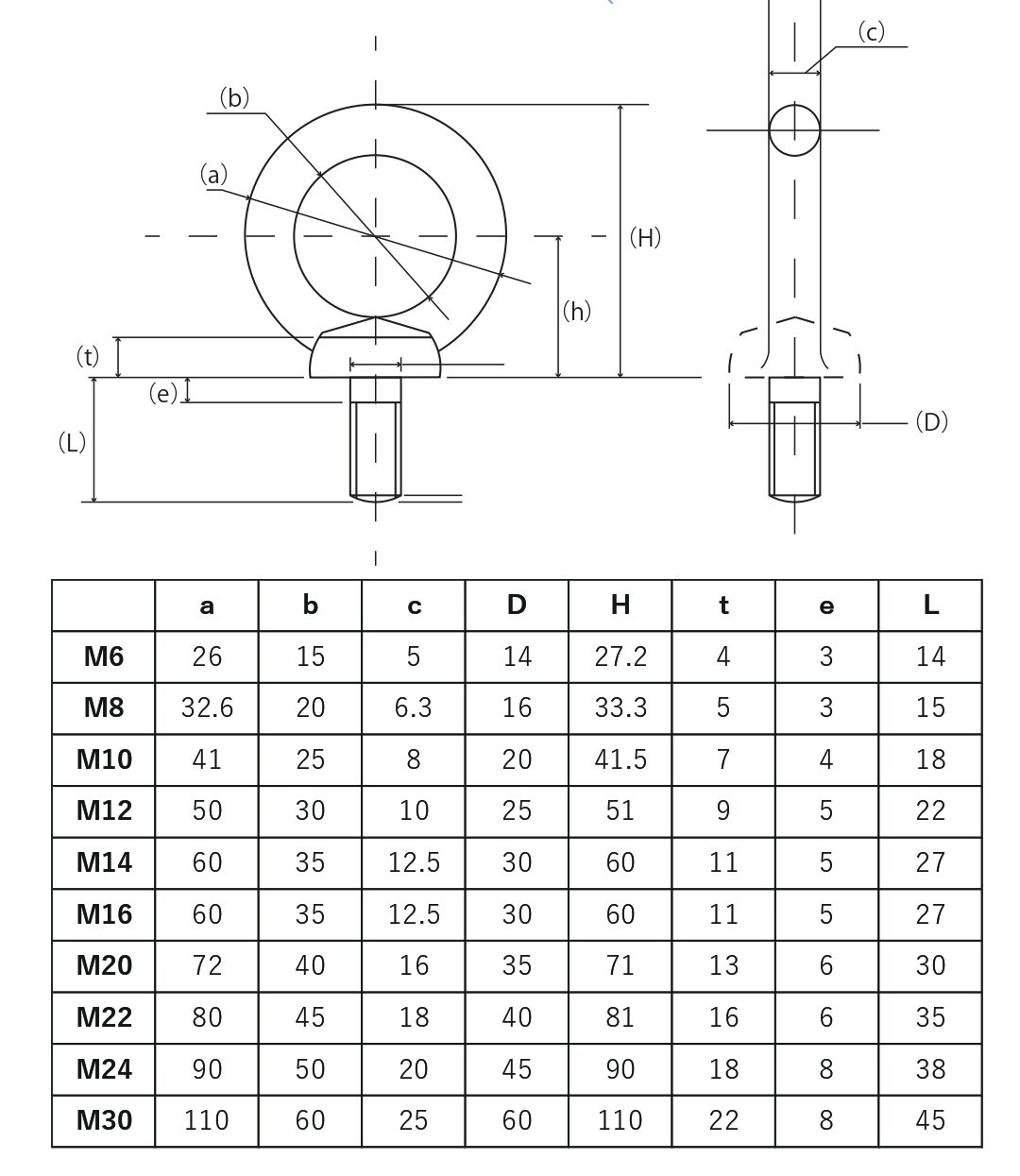

アイボルト(ステンレス製・M6~M30)の規格表
