ラウンドロックピンとは？種類やサイズ、選び方を解説

ラウンドロックピンとは、主に工業分野でシャフトや機械部品の抜け止めとして使われる部品を指します。

この記事では、工業用部品としてのラウンドロックピンの基本的な役割、種類、サイズごとの特徴、そして失敗しない選び方を解説するとともに、キャンプ用語としての意味についても触れていきます。

ラウンドロックピンとは？工業部品とキャンプ用語の2つの意味を解説

「ラウンドロックピン」という言葉は、主に二つの異なる文脈で使われることがあります。

一つは、機械や農業用器具などで軸や部品を固定するための工業用部品を指す場合です。これはシャフトロックピンとも呼ばれ、抜け止めとして機能します。

もう一つは、アウトドア用品の分野で、スノーピーク社の人気テント「ランドロック」の設営に関連して、テントをシワなく「ピンと張る」ことや、設営時に使用するフレーム固定用のピンを指して、「ラウンドロック」という言葉と混同して呼ばれることがあるようです。

【工業・DIY用途】ラウンドロックピンの基本的な役割

工業・DIY用途におけるラウンドロックピンは、機械や器具の組み立て・連結部分において、部品が意図せず抜けてしまうのを防ぐための重要な役割を担います。
ピンを軸に開けられた穴に通すだけで、工具を使わずに素早く固定・解除できる手軽さが特徴です。

特に、振動や動きが伴う箇所での確実な固定や、定期的な分解・組み立てが必要な箇所の連結に適しており、安全性と作業効率の向上に貢献します。

シャフトや機械部品の抜け止めとして機能

ラウンドロックピンの最も基本的な機能は、シャフトに取り付けた歯車やカラー、ワッシャーといった機械部品の抜け止めです。
シャフトの端などに設けられた穴にラウンドロックピンを貫通させることで、物理的なストッパーとなり、部品が軸から脱落するのを防ぎます。
ナットのように締め付ける必要がなく、手で簡単に着脱できるため、メンテナンスや部品交換を頻繁に行う箇所での使用に非常に便利です。

シンプルな構造でありながら、機械の安全な稼働を支える重要な部品です。

トラクターやトレーラーの連結部分で使用

ラウンドロックピンは、トラクターと作業機（アタッチメント）の連結や、自動車とトレーラーのヒッチメンバーの固定など、高い信頼性が求められる場面で広く活用されています。
これらの用途では、走行中の振動や作業時の負荷によって連結部分が外れると大きな事故につながるため、確実なロック機能が不可欠です。

ラウンドロックピンは、こうした厳しい条件下でも連結を維持し、安全を確保する役割を果たします。
特に農作業や輸送の現場では、手軽に着脱できる利便性から標準的な部品として定着しています。

ラウンドロックピンの代表的な種類とそれぞれの特徴

ラウンドロックピンにはいくつかの種類があり、形状やロック機構によって特徴が異なります。
代表的なものとして、ワイヤーで固定するシャフトロックピン、リングで固定するリンチピン、ボタン操作で着脱するクイックリリースピンなどが挙げられます。

それぞれの特徴を理解し、使用する場所の条件や着脱の頻度、求められる強度に合わせて最適なラウンドロックピンを選ぶことが重要です。

ここでは、主要な種類とその特徴について解説します。

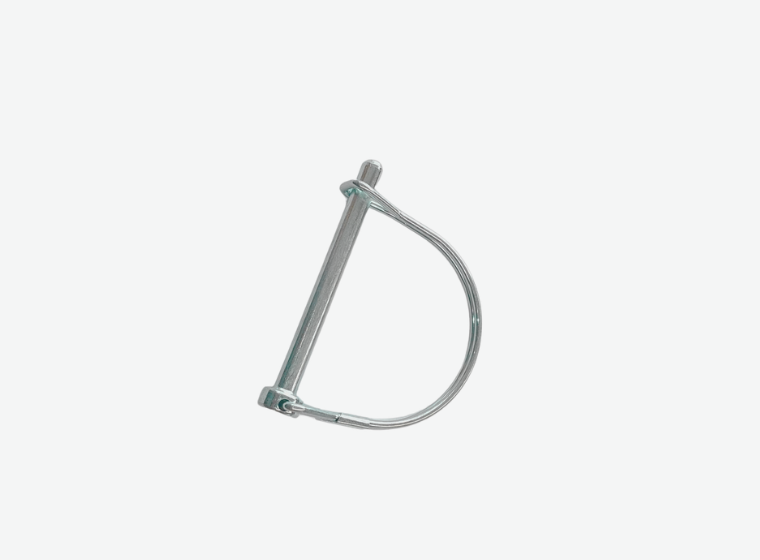

シャフトロックピン（ワイヤーロックピン）：ラウンド形状のワイヤーで固定する標準タイプ

シャフトロックピンは、ワイヤーロックピンとも呼ばれ、ラウンドロックピンの中で最も標準的なタイプです。
ピン本体と、ラウンド形状（アーチ型）に成形されたワイヤースプリングで構成されています。
ピンを軸の穴に通した後、ワイヤー部分をピンの溝にはめ込むことでロックされ、ワイヤーの弾性によって簡単には外れない構造です。

着脱が容易でありながら、振動にも強く、確実な固定が可能なため、農業機械から産業機械まで幅広い分野で使用されています。

リンチピン：リングを引き上げて着脱するタイプ

リンチピンは、ピン本体に自動で閉じるリングが取り付けられているタイプの固定ピンです。
ピンを穴に差し込むと、内蔵されたスプリングの力でリングがシャフトにしっかりと固定され、抜け止めとして機能します。
取り外す際はリングの端を引き上げるだけでロックが解除されるため、片手でも素早く操作できるのが大きな特徴です。

特に、トラクターのロータリーや各種アタッチメントの交換など、頻繁に部品の着脱を行う作業において、その利便性が高く評価されているラウンドロックピンの一種です。

クイックリリースピン：ボタン操作で簡単に着脱できるタイプ

クイックリリースピンは、ボールロックピンとも呼ばれ、ピンの頭部にあるボタンを押すことでロックと解除を行うタイプです。
ボタンを押すとピン先端のボールが内部に引っ込み、穴への挿入や引き抜きが可能になります。
ボタンを離すとボールが突出し、相手側の部品を確実にロックする仕組みです。

工具を一切必要とせず、ワンタッチでスピーディーに着脱できるため、頻繁な位置決めや部品交換が求められる箇所に適しています。
他のラウンドロックピンに比べ高価ですが、作業効率を大幅に向上させます。

Rピン（スナップピン）：割りピンとも呼ばれるシンプルな形状

Rピンは、その形状がアルファベットの「R」に似ていることから名付けられた、非常にシンプルな構造のピンです。
スナップピンやベータピンとも呼ばれます。
直線部分をシャフトの穴に通すと、波状に曲がった部分がバネのように働き、シャフトに密着して抜けを防ぎます。

主に、キャッスルナット（溝付きナット）の回り止めや、他のピンが抜けないようにするための二次的な固定など、比較的荷重のかからない用途で使われます。
ラウンドロックピンと同様に工具不要で手軽に扱えるのが特徴です。

失敗しないラウンドロックピンの選び方3つのポイント

ラウンドロックピンを正しく選ぶためには、いくつかの重要なポイントを押さえる必要があります。
まず、取り付ける軸のサイズを正確に把握することが基本です。
次に、屋外や湿気の多い場所など、使用環境に応じた材質を選ぶことも耐久性の観点から欠かせません。

最後に、かかる負荷や振動の有無を考慮し、適切な強度とロック機構を持つ製品を選ぶことが安全な使用につながります。
これらのポイントを確認することで、用途に合った最適なラウンドロックピンを見つけられます。

ポイント①：取り付ける軸の直径と有効長を確認する

ラウンドロックピンを選ぶ上で最も重要なのが、サイズの確認です。
まず、ピンを差し込む軸や穴の直径（ピン径）をノギスなどで正確に測定します。
次に、ピンで固定したい部品の幅、つまりピンが実際に貫通して機能する部分の長さ（有効長）を確認します。

ピンの直径が穴に対して細すぎるとガタつきの原因になり、太すぎるとそもそも入りません。
また、有効長が足りないとロックできず、長すぎると他の部品に干渉する恐れがあるため、適合するサイズの製品を選ぶことが不可欠です。

ポイント②：使用環境に適した材質（ステンレス・スチール）を選ぶ

ラウンドロックピンの材質は、主にスチールとステンレスの2種類です。
スチール製は、一般的に安価で高い強度を持つのが特徴ですが、表面処理が施されていないと錆びやすいという欠点があります。
そのため、屋内での使用や油分がある環境に適しています。

一方、ステンレス製は耐食性に優れており、錆びにくいため、屋外での使用や水に濡れる可能性がある環境に最適です。
価格はスチール製より高くなりますが、長期間にわたって性能を維持したい場合は、使用環境に適した材質のラウンドロックピンを選ぶことが重要です。

ポイント③：求められる強度やロック機構で選ぶ

ラウンドロックピンを選ぶ際は、使用箇所にかかる負荷の大きさを考慮し、十分な強度を持つ製品を選ぶ必要があります。
特に、重量物を支える部分や強い力がかかる連結部分では、ピンがせん断されないよう、メーカーが示す耐荷重などの仕様を確認することが重要です。
また、振動が多い機械に使用する場合は、意図せずロックが外れてしまうことを防ぐため、ワイヤーやリングで確実に固定されるシャフトロックピンやリンチピンのような、外れにくいロック機構を持つラウンドロックピンを選択すべきです。

ラウンドロックピンに関するよくある質問

ここでは、ラウンドロックピンについて多く寄せられる質問とその回答をまとめました。
工業用ピンのサイズ表記や代用品に関する疑問から、キャンプ用途でのテント設営時のトラブル対処法まで、具体的な内容を取り上げて解説します。

ラウンドロックピンSとはどのような製品ですか？

「ラウンドロックピンS」とは、特定のメーカーが製品のサイズを示すために「S（Small）」という記号を付けた工業用ピンを指すことが多いです。
明確な規格があるわけではなく、メーカーごとにSが示す具体的なサイズは異なります。

購入する際は「S」という表記だけでなく、必ず軸径や有効長といった詳細な寸法を確認してください。
用途に合わないサイズのピンを使用すると、正常に機能しないため注意が必要です。

工業用ラウンドロックピンが壊れた場合の代用品はありますか？

本来は同じサイズ・強度のピンに交換するのが原則ですが、緊急時の応急処置として、同じ太さのボルトとナットで代用できる場合があります。
ただし、ボルトとナットは着脱に工具が必要な上、せん断強度などが保証されないため、あくまで一時的な使用に留めるべきです。
安全のため、できるだけ早く正規のラウンドロックピンに交換してください。

予備として安い製品をいくつか用意しておくと安心です。

まとめ

「ラウンドロックピン」はシャフトや軸の抜け止めとして機能する工業用部品であり、これにはシャフトロックピンやリンチピンなど様々な種類が存在します。

選定時には、取り付ける場所のサイズや使用環境、求められる強度を考慮することが重要です。
用途を正しく理解し、目的に応じた適切なラウンドロックピンの情報を活用することが求められます。
