金型部品加工とは？種類や製作の流れ、外注先の選び方を解説

金型部品加工は、製品を大量生産するための「金型」を構成する個々のパーツを製造する技術です。

この記事では、金型部品の基本的な種類から具体的な製作フロー、さらには信頼できる外注先を選定するためのポイントまで、網羅的に解説します。

そもそも金型部品加工とは？基本的な役割を解説

金型部品加工とは、金属や樹脂などの材料から製品を量産する際に使用する「金型」の構成部品を、設計図に基づき高精度に作り出す加工技術全般を指します。

金型は、パンチやダイ、コア、キャビティといった複数の部品で構成されており、それぞれの部品が正確な寸法と形状でなければなりません。
これらの部品が果たす役割は、製品の品質や生産性を直接左右するため、ものづくりの根幹を支える非常に重要な工程です。

【種類別】金型を構成する主な部品と加工方法

金型はプレス用、射出成形用、ダイカスト用など、その用途によって構造や構成部品が大きく異なります。
それぞれの金型は、製品の形状を決定づけるコアやキャビティ、材料を打ち抜くパンチやダイといった主要部品と、それらを支える多くの周辺部品から成り立っています。

金型の加工では、これらの各部品に対して、切削や研削、放電加工といった多様な技術を組み合わせ、ミクロン単位の精度で仕上げていきます。

プレス金型で使われる部品の加工

プレス金型は、金属板を打ち抜いたり曲げたりするための部品で構成されます。
主要な部品には、材料を直接打ち抜く「パンチ」と、それを受ける「ダイ」があります。

例えば、抜き加工では、パンチとダイの間に設けられたごくわずかな隙間（クリアランス）の精度が、製品の断面品質を決定します。

その他、材料を押さえる「ストリッパプレート」や、パンチを保持する「パンチプレート」などがあり、それぞれに高精度な切削加工や研削加工が施されます。

射出成形金型で使われる部品の加工

射出成形金型は、溶融したプラスチックを流し込んで製品を作るための金型です。
製品の外観を形作る「キャビティ（固定側）」と、内面を形作る「コア（可動側）」が中心的な部品となります。

複雑な形状を持つ製品も多いため、マシニングセンタによる3次元切削加工や、リブ・隅部といった細部の成形を得意とする形彫り放電加工が多用されます。

また、製品を金型から押し出すための「エジェクタピン」なども重要な構成部品です。

ダイカスト金型で使われる部品の加工

ダイカスト金型は、アルミニウムや亜鉛といった溶融金属を高圧で注入し、製品を成形するために使用されます。
基本的な構造は射出成形金型と似ていますが、高温の金属に直接触れるため、耐熱性や耐久性に優れた工具鋼が用いられます。

部品加工においては、高温・高圧による摩耗や変形を防ぐため、高い硬度を持つ材料に対する精密な切削加工や放電加工が不可欠です。

冷却用の水管穴加工も重要な工程の一つとなります。

鍛造金型で使われる部品の加工

鍛造金型は、金属の塊を強い圧力で叩いたり押しつぶしたりして成形するための金型です。
非常に大きな力が加わるため、金型部品には極めて高い強度と靭性、耐摩耗性が求められます。
加工においては、超硬合金などの硬質な材料を扱うことが多く、高精度な切削加工や研削加工が中心となります。

特に、製品形状を転写する部分の表面粗さや寸法精度は、製品の品質に直結するため厳密に管理されます。

金型部品の製作で用いられる代表的な加工技術

金型部品の製作には、用途や形状、求められる精度に応じて様々な加工技術が用いられます。
材料を削り出して形を作る切削加工や研削加工、電気エネルギーを利用して金属を除去する放電加工などが代表的です。

これらの加工は、マシニングセンタや放電加工機といった専用の工作機械によって行われ、技術者は機械の特性を最大限に引き出しながら、高精度な部品を製作します。

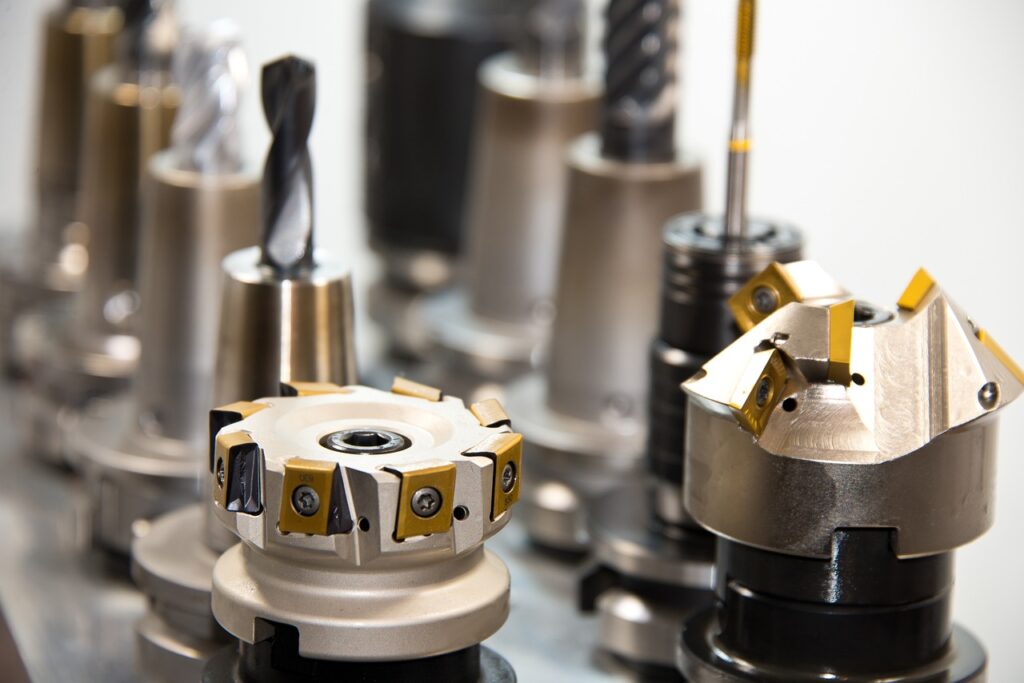

マシニングセンタによる高精度な切削加工

マシニングセンタは、ドリルやエンドミルなどの切削工具を自動で交換する機能を備え、プログラムに基づいて穴あけ、平面削り、溝加工などを連続して行う工作機械です。

3軸や5軸といった多軸制御により、複雑な3次元形状の部品も高い精度で加工できます。
特に、金型のコアやキャビティ、各種プレート類の精密加工において中心的な役割を担い、製品の形状を決定づける重要な工程で活躍します。

ワイヤ放電加工による精密な切断

ワイヤ放電加工は、真鍮などの細いワイヤ電極と加工物の間に放電を発生させ、その熱で金属を溶かしながら切断する加工方法です。

導電性のある材料であれば、硬さに関わらず加工できるのが特徴です。
そのため、焼入れ後の高硬度な鋼材の精密な輪郭加工や、プレス金型のパンチやダイといった、切削では難しい微細で複雑な形状の部品加工に用いられます。

ミクロン単位の精度での切断が可能です。

形彫り放電加工による複雑形状の成形

形彫り放電加工は、作りたい形状を反転させた電極を加工物に近づけ、放電によってその形状を転写する加工方法です。
切削工具が届かないような細いリブや、鋭い角を持つ窪み形状の加工を得意とします。

射出成形金型におけるコネクタの嵌合部や、デザイン性の高い製品の微細な模様など、マシニングセンタだけでは再現が困難な複雑形状の成形に不可欠な技術です。

研削加工による表面の最終仕上げ

研削加工は、高速で回転する砥石を用いて、加工物の表面をわずかに削り取る加工方法です。
切削加工や放電加工の後に行われる最終仕上げ工程として用いられることが多く、主な目的は寸法精度の向上と表面粗さの改善です。

ミクロンオーダーの極めて高い精度を実現でき、部品同士が摺動する部分や、製品の見た目に影響する鏡面仕上げなどに適用されます。

これにより、金型の長寿命化や製品品質の安定に貢献します。

金型部品が完成するまでの5つの製作フロー

金型部品の製作は、単一の作業で完結するものではなく、複数の工程を経て完成に至ります。
一般的には、製品の図面を基にした金型設計から始まり、材料の選定と加工、品質検査、そして最終的な動作確認という流れで進められます。

各工程で専門的な知識と技術が求められ、それぞれのステップが連携することで、高精度な金型部品が生まれます。

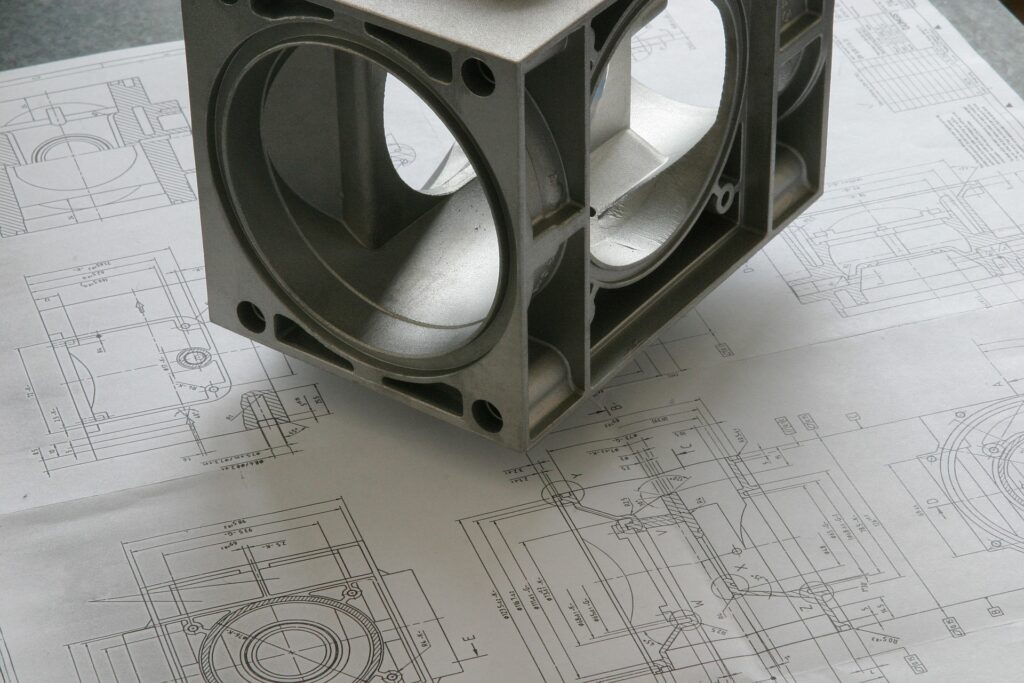

ステップ1：3Dモデルなどを用いた金型設計

最初のステップは、製品の3Dモデルや図面を基に、金型全体の構造を設計することです。
CAD（Computer-Aided Design）ソフトウェアを使用し、製品を量産するために最適なゲート位置や冷却回路、突き出し機構などを検討します。

この段階で、各部品の形状、寸法、材質、加工方法などが決定され、以降の工程の基礎となる図面が作成されます。
設計の品質が、金型の性能や寿命、製品の品質を大きく左右します。

ステップ2：材料を選定し荒加工を実施

金型設計が完了すると、次はその設計に基づいて材料を手配し、加工を開始します。
部品に求められる硬度や耐摩耗性、靭性に応じて、SKD11やS50Cといった適切な材質を選定します。
材料が準備できたら、まず「荒加工」として、マシニングセンタなどを用いて完成形状に近い寸法まで大まかに削り出します。

この工程は、後の仕上げ加工の時間を短縮し、効率的に製作を進めるために重要です。

ステップ3：要求精度に応じた仕上げ加工

荒加工と、必要に応じた熱処理（焼入れ・焼戻し）を経た部品は、要求される精度を実現するための「仕上げ加工」に移ります。
この工程では、研削加工機や放電加工機といった高精度な工作機械が用いられ、図面に指示されたミクロン単位の寸法公差や、滑らかな表面粗さに仕上げていきます。

金型の性能を決定づける最も重要な工程の一つであり、熟練した技術者のスキルが求められます。

ステップ4：品質を担保する測定と検査・組み立て

仕上げ加工が完了した各部品は、図面通りの寸法・形状に仕上がっているかを確認するため、三次元測定機や画像測定器などを用いて精密な検査が行われます。
全ての部品が品質基準を満たしていることを確認した後、金型として正確に組み立てられます。

部品同士の嵌め合いや摺動部の動きなどを確認しながら、慎重に作業が進められます。

ステップ5：トライアルによる動作の最終確認

組み立てられた金型は、最終確認として実際に成形機に取り付け、「トライアル（試し打ち）」が行われます。
このトライアルを通じて、設計通りの製品が成形できるか、金型の各部品がスムーズに動作するか、連続生産において問題が発生しないかなどを検証します。
ここで見つかった課題を修正・調整し、全ての基準をクリアして初めて金型は完成となり、顧客へ納品されます。

【重要】信頼できる金型部品加工の外注先を選ぶ5つのポイント

金型部品加工の外注先を選定する際は、単に価格や納期だけでなく、そのメーカーが持つ技術力や品質管理体制を多角的に評価することが不可欠です。

自社の製品品質を左右する重要なパートナーとなるため、実績や提案力、連携のスムーズさなど、複数の視点から慎重に検討する必要があります。

ポイント1：求める加工精度に対応できる技術力があるか

まず確認すべきは、自社が要求する加工精度に対応可能な技術力と設備を保有しているかです。
ミクロン単位の寸法公差やナノレベルの表面粗さが求められる場合、それに対応できる高精度な工作機械（5軸マシニングセンタや精密研削盤など）と、温度管理された検査環境が不可欠です。
また、超硬合金などの難削材の加工に対応できるかどうかも、技術力を測る重要な指標となります。

ポイント2：自社の業界における加工実績は豊富か

外注先が、自社と同じ業界（自動車、医療、電子部品など）での加工実績を豊富に持っているかも重要な選定基準です。
業界特有の要求品質や材料、規格などに関する知識やノウハウの蓄積が期待できます。
実績が豊富であれば、過去の類似案件から得た知見を活かした精度の安定化や、トラブルを未然に防ぐ提案を受けられる可能性が高まります。

ポイント3：品質を保証する検査体制は整っているか

安定した品質の部品供給を受けるためには、信頼できる品質保証体制が構築されているかを確認することが重要です。
ISO9001などの品質マネジメントシステムの認証取得はその一例です。
また、三次元測定機や輪郭形状測定器といった高精度な測定機器を保有し、徹底した検査を行っているか、必要に応じて検査成績書を提出してくれるかなども、品質への取り組み姿勢を判断する材料になります。

ポイント4：短納期やコスト削減への提案力があるか

優れた外注先は、単に図面通りに加工するだけでなく、納期短縮やコスト削減につながる積極的な提案をしてくれます。
例えば、加工方法の変更による時間短縮や、部品の形状を見直すことによる材料費の削減など、専門家としての視点からより良いものづくりを共に目指す姿勢があるかどうかがポイントです。
このような提案力は、企業の技術力と経験の表れでもあります。

ポイント5：一貫生産体制でスムーズな連携が可能か

設計から材料手配、加工、熱処理、表面処理、組み立てまでを一貫して社内で対応できる体制は、大きなメリットをもたらします。
工程間の移動や調整が不要になるため、納期短縮とコスト削減につながります。
また、品質に関する責任の所在が明確になり、万が一トラブルが発生した際も迅速な対応が期待できます。

窓口が一本化されることで、発注側の管理工数が削減され、スムーズな連携が可能になります。

金型部品加工に関するよくある質問

ここでは、金型部品加工を発注する際に、多くの方が抱く疑問について回答します。

1個の試作品でも加工を依頼することは可能ですか？

はい、可能です。
多くの加工会社が、量産前の試作品や開発品など、1個からの小ロット生産に対応しています。
試作を通じて形状や精度の妥当性を確認し、量産に向けた課題を洗い出すことができます。

まずは気軽に相談してみることをお勧めします。

3Dデータがあれば図面なしでも製作できますか？

はい、3Dデータ（CADデータ）があれば製作可能な場合が多いです。
しかし、寸法公差や幾何公差、表面粗さといった詳細な指示は3Dモデルだけでは伝達が難しいため、別途指示が必要です。
主要な寸法や公差を記載した簡易的な図面を併せて提供すると、より確実な加工につながります。

製作だけでなく修理やメンテナンスもお願いできますか？

はい、対応している企業は多くあります。
金型の摩耗や破損した部品の修理、定期的なメンテナンスに対応可能です。
ただし、他社が製作した金型の場合、図面がないと対応が難しいケースもあるため、事前に相談が必要です。

状況に応じて、現物から測定して部品を復元する「リバースエンジニアリング」で対応することもあります。

まとめ

金型部品加工は、製品の大量生産を支える基盤技術であり、その品質は最終製品の品質に直結します。

プレス金型や射出成形金型など、用途に応じた多様な部品が存在し、それぞれにマシニングセンタや放電加工機といった専門的な技術が用いられます。

信頼できる外注先を選定する際は、技術力、実績、品質保証体制、提案力、一貫生産体制といった複数の視点から総合的に評価することが求められます。
