加工図面の読み方・描き方｜機械・切削で失敗しない作成のコツ

「図面の記号が何を意味するかわからない」「現場から加工しにくいと指摘された」といった悩みはありませんか。
機械加工や切削加工で使われる図面には特有のルールがあり、正しく理解しないと意図した部品が作れない原因となります。



この記事を読めば、加工図面の正しい読み方・描き方を理解し、意図した通りの製品をミスなく製作・発注できる状態になります。

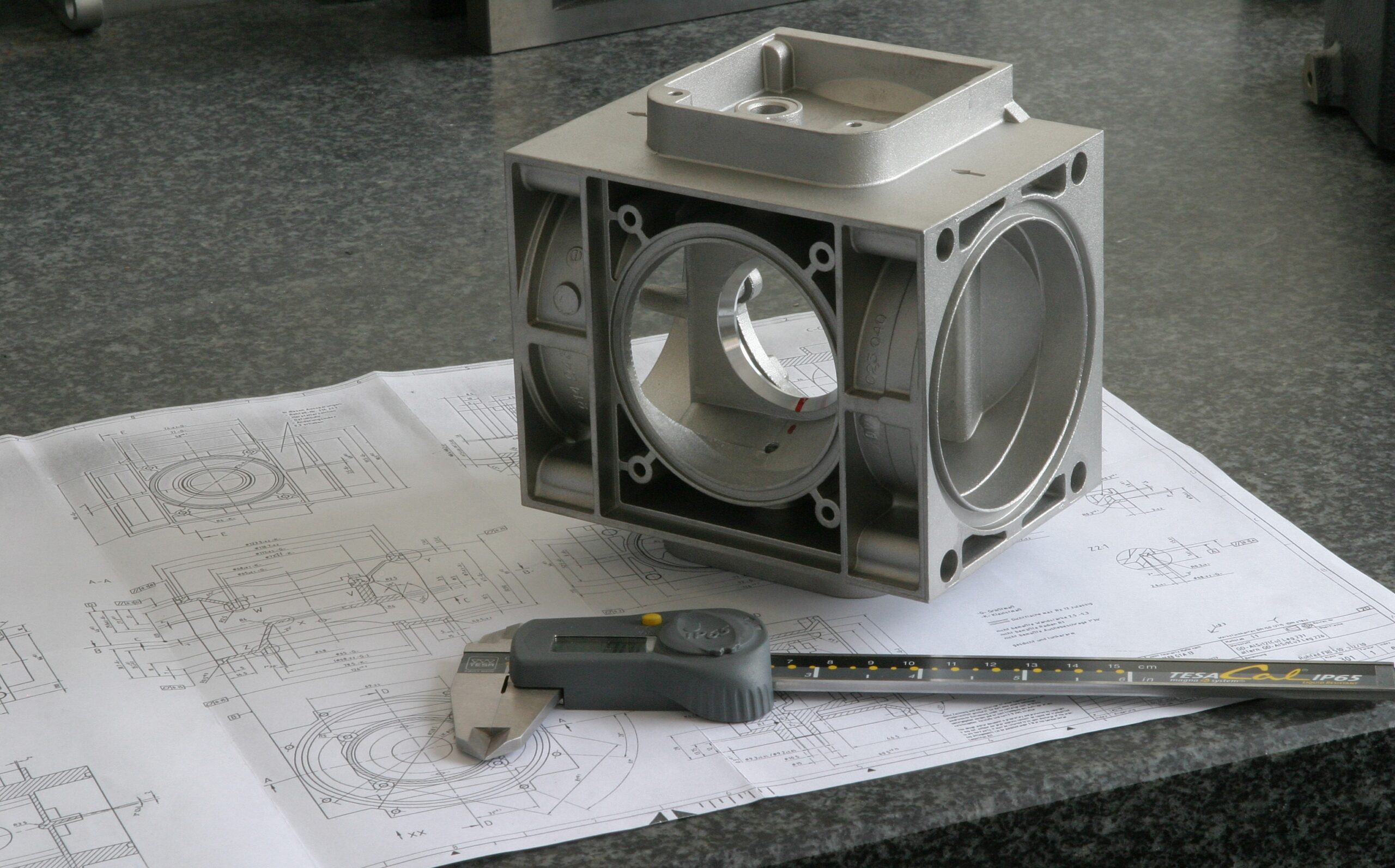

加工図面をマスターする全4ステップ｜読解から作成までを徹底解説

加工図面の理解と作成は、設計から製造までの流れをスムーズにするために不可欠です。
まず、図面の基本的な構成要素を理解することから始め、次に加工内容を指示する記号の意味を読み解きます。



そして、加工しやすい図面を作成するための実践的なコツを学び、最後に外部への依頼やデータ管理の方法を習得します。
この4つのステップを踏むことで、誰でも正確な図面のやり取りが可能になります。

ステップ1：加工図面の基本構成要素を理解する

加工図面は、製品の情報を正確に伝えるための共通言語であり、その基本構成はJIS（日本産業規格）によって定められています。
図面を正しく読み解くには、まず図面の枠内に記載される表題欄の情報、製品の形状を示す第三角法、そして形状や寸法を表す線の種類といった基本要素を理解することが第一歩です。



これらのルールを把握することで、誰が見ても同じ解釈ができるようになります。

続いて、図面で最も重要な情報の一つである寸法の入れ方についても見ていきましょう。

確認事項：図面の枠情報（表題欄）から読み取るべきこと

図面の枠情報、特に右下にある「表題欄」は、その図面の履歴書ともいえる重要な部分です。
ここには、図面名、図番、企業名、作成・検図・承認の担当者名と日付、そして尺度が記載されています。



また、加工に必要な材質や数量、表面処理の指示なども明記されるため、加工前には必ず確認が必要です。

この表題欄の読み方をマスターすることで、部品の基本情報や背景を正確に把握できます。

確認事項：製品の形状を正しく把握する第三角法とは

第三角法とは、立体的な製品の形状を2次元の平面に表現するための図法の一つで、日本の製図では最も一般的に用いられます。
この図法では、正面から見た「正面図」を中央に配置し、右側には右から見た「右側面図」、上には上から見た「平面図」を置くルールです。



つまり、対象物を透明な箱に入れ、各面から見た形状を箱に写し取って展開したイメージです。
この配置ルールを理解することで、複数の図から瞬時に立体形状を把握できます。

確認事項：加工の基準となる線の種類と使い分け

図面では、線の種類によって様々な情報が表現されており、それぞれに明確な役割があります。
製品の見える輪郭を示す「外形線」、見えない部分の形状を表す「かくれ線」、円の中心や図形の中心線を示す「中心線」が代表的です。



他にも、寸法を記入するための「寸法線」などがあります。

これらの線を正しく使い分けることで、複雑な形状でも誤解なく伝えることができ、正確な加工の基準となります。

確認事項：完成品のサイズを決める寸法の入れ方

寸法は、製品の大きさや形状を数値で正確に指定する情報であり、加工の精度を左右します。
寸法を記入する際は、寸法線、寸法補助線、矢印、そして寸法数値で構成されます。
重要なルールとして、同じ寸法を重複して記入しないこと、そして加工の基準となる面からの寸法を基本とすることが挙げられます。



また、関連する寸法はできるだけ一箇所にまとめて記載すると、図面が読みやすくなり、加工ミスを防ぐことにもつながります。

ステップ2：加工内容を具体的に指示する記号を読み解く

図面の基本構成を理解したら、次はより専門的な加工指示を読み解くステップに進みます。
寸法だけでは伝えきれない表面の滑らかさや、部品同士が組み合わさる部分の精密さなどを指定するために、JISで定められた特別な記号が使われます。



これらの記号を正しく理解することが、設計者の意図を正確に加工現場へ伝え、要求通りの品質を確保する鍵となります。

ここでは、特に重要な「表面粗さ」と「幾何公差」について解説します。

確認事項：表面の仕上がりを指定する「表面粗さ」の記号

表面粗さとは、部品の表面がどれくらい滑らかか、あるいはザラザラしているかを示す指標です。
図面では、チェックマークのような記号を用いて指示します。
一般的に「Ra（算術平均粗さ）」という単位が使われ、数値が小さいほど滑らかな表面仕上げを意味します。



例えば、Ra6.3は一般的な切削加工の仕上げ、Ra1.6は研削加工による精密な仕上げといった具合です。
この記号により、摺動部やシール面など、機能上必要な表面の質感を指定できます。
表面粗さについては「図面記号の意味やJIS規格、測定方法を解説」で詳しく紹介しています。

補足情報：表面粗さの指示が加工コストに与える影響

表面粗さの指示は、加工コストに直接影響を与えます。
表面を滑らかにする、つまりRaの数値を小さくするためには、仕上げ加工の工程を追加したり、研削やラッピングといった特殊な加工が必要になったりするためです。



これにより加工時間が増加し、工具代や人件費が上乗せされます。
したがって、機能的に不必要な箇所にまで厳しい表面粗さを指示すると、オーバースペックとなりコストアップの要因になります。

部品の機能を見極め、適切な表面粗さを設定することが重要です。

確認事項：部品の精密さを保証する「幾何公差」の種類

幾何公差とは、寸法だけでは指示できない形状の精密さを保証するための指示です。
部品が持つべき「形（真直度、真円度など）」「向き（平行度、直角度など）」「位置（同軸度、位置度など）」「振れ（円周振れなど）」の4つのカテゴリーに分類され、それぞれ専用の記号で表されます。



これにより、複数の部品を組み合わせる際に、ガタつきなくスムーズに動作させるなど、製品の性能を保証するための精密な加工が可能になります。
特に高い精度が求められる部品には不可欠な指示です。

よくある失敗：見落としがちな寸法公差の読み間違い

寸法公差は、指定された寸法に対して許容される誤差の範囲を示すものです。
一般的な「±0.1」のような普通公差の読み方は直感的ですが、軸と穴が組み合わさる「はめあい公差」では注意が必要です。
例えば、穴の寸法に「H7」、軸に「g6」といったアルファベットと数字の組み合わせで指示されます。



これはJISで定められた公差等級であり、それぞれの記号が示す具体的な数値範囲を規格表で確認しなければなりません。
この確認を怠ると、部品がうまくはまらない、または緩すぎるといった不具合の原因となります。

補足情報：穴加工で使われる記号（C面取り・R面取り・深さ）

穴加工に関する指示には、特有の記号が頻繁に使用されます。
角を45度に削る「C面取り」、角を丸める「R面取り」は、怪我の防止や他の部品との嵌合をスムーズにする目的で用いられます。
また、穴の深さを指定する記号や、ネジ穴の径とピッチを示す「M8」のような表記も重要です。



さらに、ボルトの頭部を沈ませるための「ザグリ加工（皿ザグリ）」など、用途に応じた様々な穴あけ指示記号が存在します。
これらを正しく理解することで、複雑な穴加工も正確に依頼できます。

ステップ3：「加工しやすい図面」を作成するためのコツを学ぶ

図面のルールを理解しただけでは、良い図面とは言えません。
次に重要なのは、「加工する側の視点」に立って図面を作成することです。
加工現場で「作りにくい」「コストがかかる」と判断される図面は、設計者の意図が正しくても、結果的に品質の低下や納期の遅延、コストアップにつながります。



加工しやすい図面を描くためのコツを学ぶことで、設計と製造の間のギャップを埋め、スムーズなものづくりを実現できます。
ここでは、具体的なポイントを解説していきます。

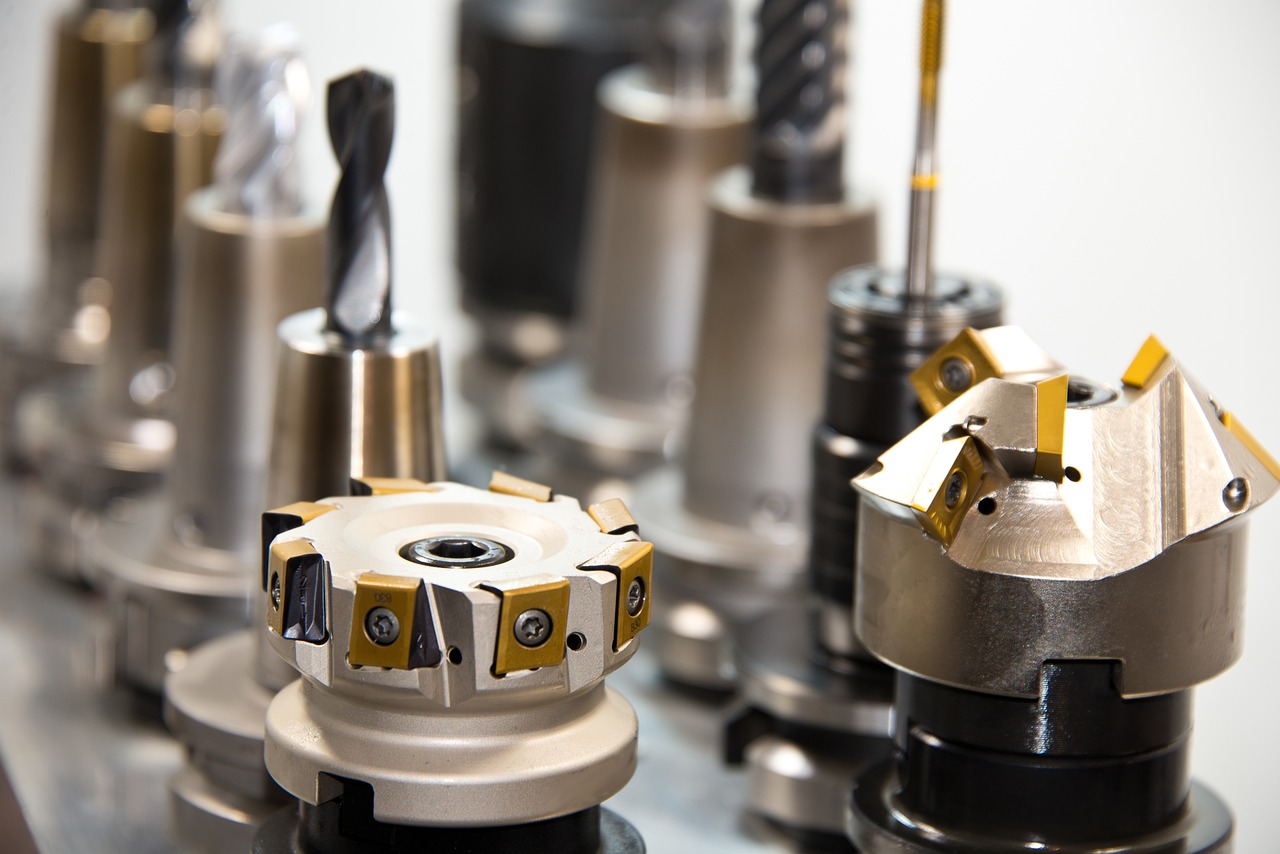

確認事項：加工方法別に押さえるべき図面作成のポイント

加工方法によって、図面作成で注意すべきポイントは異なります。
例えば、塊から削り出す「切削加工」では、加工の基準となる面を明確にし、工具が届く形状にすることが重要です。
一枚の板を曲げたり抜いたりする「板金加工」では、曲げの位置や内Rの指示、展開した状態を考慮した設計が求められます。



円筒状の材料を回転させて加工する「旋盤加工」では、チャックで掴む部分を考慮した図面にする必要があります。
それぞれの方法の特性を理解した上で図面を作成することが不可欠です。
切削加工については「写真で見る切削加工の実例集」で詳しく紹介しています。

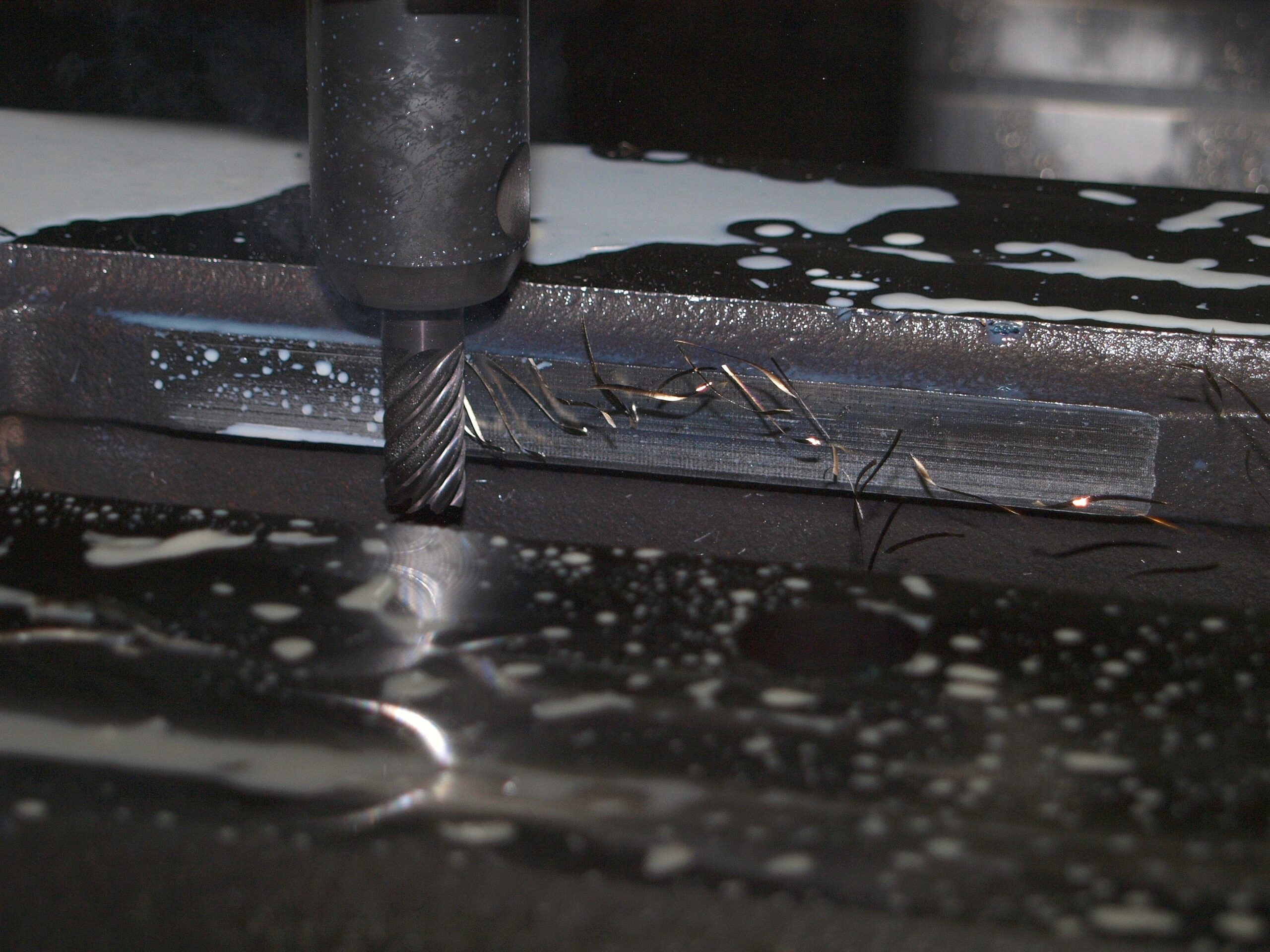

よくある失敗：加工現場を悩ませる「作れない図面」の具体例

設計上は問題なくても、物理的に加工が困難、あるいは不可能な「作れない図面」が存在します。
代表的な例として、工具の先端径より小さい「鋭角な内隅」が挙げられます。
エンドミルなどの回転工具は角を丸くしか削れないため、ピン角の加工は基本的に不可です。



また、薄すぎるリブや壁は加工中の振動で破損しやすく、深すぎる穴は切り屑の排出が困難になります。
過剰に厳しい公差や表面粗さの指示も、加工の難易度を不必要に上げ、現場を悩ませる原因となります。

補足情報：加工手順をイメージして段取りミスを防ぐ方法

良い図面を描くためには、その部品がどのような手順で加工されるかをイメージすることが有効です。
まず材料をどのように機械に固定するか、どの面から削り始めるか、工具はどのように動くか、といった一連の流れを想像します。



この思考プロセスにより、加工の途中で固定する場所がなくなってしまう、といった段取り上のミスを防げます。
加工手順を考慮することで、基準面の取り方や寸法の入れ方もより合理的になり、結果として加工しやすい図面につながります。

補足情報：コストダウンにつながる図面の描き方とは

図面の描き方一つで、加工コストは大きく変動します。
コストダウンの最も効果的な方法は、不必要な高精度な指示を避けることです。
機能的に要求されない部分の寸法公差や幾何公差、表面粗さは、JISの「普通公差」などを適用し、加工の手間を省きます。



また、特殊な工具を必要としない標準的なドリル径やエンドミル径で加工できる設計にすることも重要です。
材質の選定や、加工点数を減らすための設計の見直しも、トータルでのコスト削減に大きく貢献します。

ステップ4：加工依頼とデータ管理をスムーズに進める

正確で加工しやすい図面が完成したら、最後のステップは加工の依頼とデータの管理です。
設計者の意図を正確に伝え、手戻りなくスムーズに部品を製作してもらうためには、図面以外の情報伝達も重要になります。



また、近年では3Dデータによる発注や、AIを活用した図面管理など、新しい技術が業務効率を大きく変えつつあります。

これらの最新動向も把握し、自社の業務プロセスに取り入れることで、より効率的でミスのない部品調達が可能になります。

確認事項：外部へ加工を依頼する際の図面のチェックリスト

外部に加工を依頼する際は、図面だけでなく、付随する情報も正確に伝える必要があります。
まず、図面に記載漏れがないか（材質、表面処理、数量など）を最終確認します。
その上で、希望する納期、納品形態（梱包方法など）、検査成績書の要否、そして見積もりの依頼先などを明確にします。



特に初めての取引先には、自社の品質基準や要求事項を事前に伝えておくことがトラブル防止につながります。
これらの項目をリスト化し、依頼の都度チェックすると確実です。
金属加工の外注については「金属の試作加工｜機械部品の依頼先選び」で詳しく紹介しています。

補足情報：手書きスケッチから加工を依頼する場合の注意点

簡単な形状の部品であれば、手書きのスケッチでも加工を依頼できる場合があります。
その際は、第三角法に則って正面図、平面図、側面図を描き、全ての寸法を明確に記入することが不可欠です。
特に重要な部分には公差を入れ、材質、数量、表面処理の指示も忘れずに記載します。



ただし、複雑な形状や高い精度が求められる部品の場合、手書きでは情報が不十分と判断されることが多いため、基本的にはCADで作成した図面を用意するのが望ましいでしょう。

補足情報：3Dデータでの加工発注という新しい選択肢

近年、2D図面を介さず、3DのCADデータで直接部品を発注できるオンラインサービスが普及しています。
代表的なサービスにミスミの「meviy」などがあり、3DデータをアップロードするだけでAIが即座に見積もりを算出し、最短1日で出荷されます。



この方法では、図面を作成する手間が省けるだけでなく、見積もり取得までの時間も大幅に短縮できます。
設計から発注までのリードタイムを劇的に改善する新しい選択肢として、多くの企業で導入が進んでいます。

補足情報：図面管理を効率化する最新のツール活用法

企業内に蓄積された膨大な過去の図面は、貴重な技術資産です。
しかし、必要な図面を探し出すのに時間がかかるという課題がありました。
この課題を解決するのが、AIを活用した図面検索システムです。



形状が似ている図面を画像認識で検索したり、図面内の文字情報を読み取ってデータベース化したりすることで、目的の図面に素早くアクセスできます。
これにより、過去の設計を流用した効率的な新製品開発や、部品の標準化によるコスト削減が可能になります。

図面の加工依頼に関するよくある質問

ここでは、図面の加工依頼に関して、特に設計初心者や発注担当者から寄せられることの多い質問とその回答をまとめました。
幾何公差の適切な設定値や、加工方法による図面の描き方の違い、手書き図面での依頼の可否など、実務で直面しがちな疑問点を解消します。

加工図面に記載する幾何公差は、どのくらいの精度で設定すればよいですか？

結論として、部品の機能に必要十分な最小限の精度で設定することが正解です。
やみくもに厳しい公差を設定すると、加工難易度が上がりコストが不必要に高騰します。



まずはその部品が他の部品とどう組み合わさり、どのような役割を果たすのかを明確にしましょう。

その上で、摺動部や嵌合部など、本当に精度が必要な箇所にのみ、適切な幾何公差を指示することがコストと品質のバランスを取る上で重要です。

切削加工と板金加工では、図面の描き方にどのような違いがありますか？

最も大きな違いは、製品形状の成り立ちです。
切削加工は材料の塊から不要な部分を削り取って立体形状を作るため、基準面からの寸法や工具の動きを意識した図面になります。
一方、板金加工は一枚の平らな板を抜いて曲げて立体形状を作るため、曲げRの指示や、展開した状態を考慮した寸法記入が重要になります。

手書きの図面でも金属加工を依頼することは可能でしょうか？

はい、可能です。
ただし、いくつかの条件があります。
形状が比較的単純で、寸法、公差、材質、数量といった加工に必要な情報がすべて正確に記載されていることが前提です。



簡単なブラケットやカラーといった金属部品であれば、手書き図面でも対応してくれる加工業者は多く存在します。
しかし、複雑な三次元形状や高い精度が求められる部品の場合は、情報伝達の正確性を期すためにCADデータの提出を求められるのが一般的です。

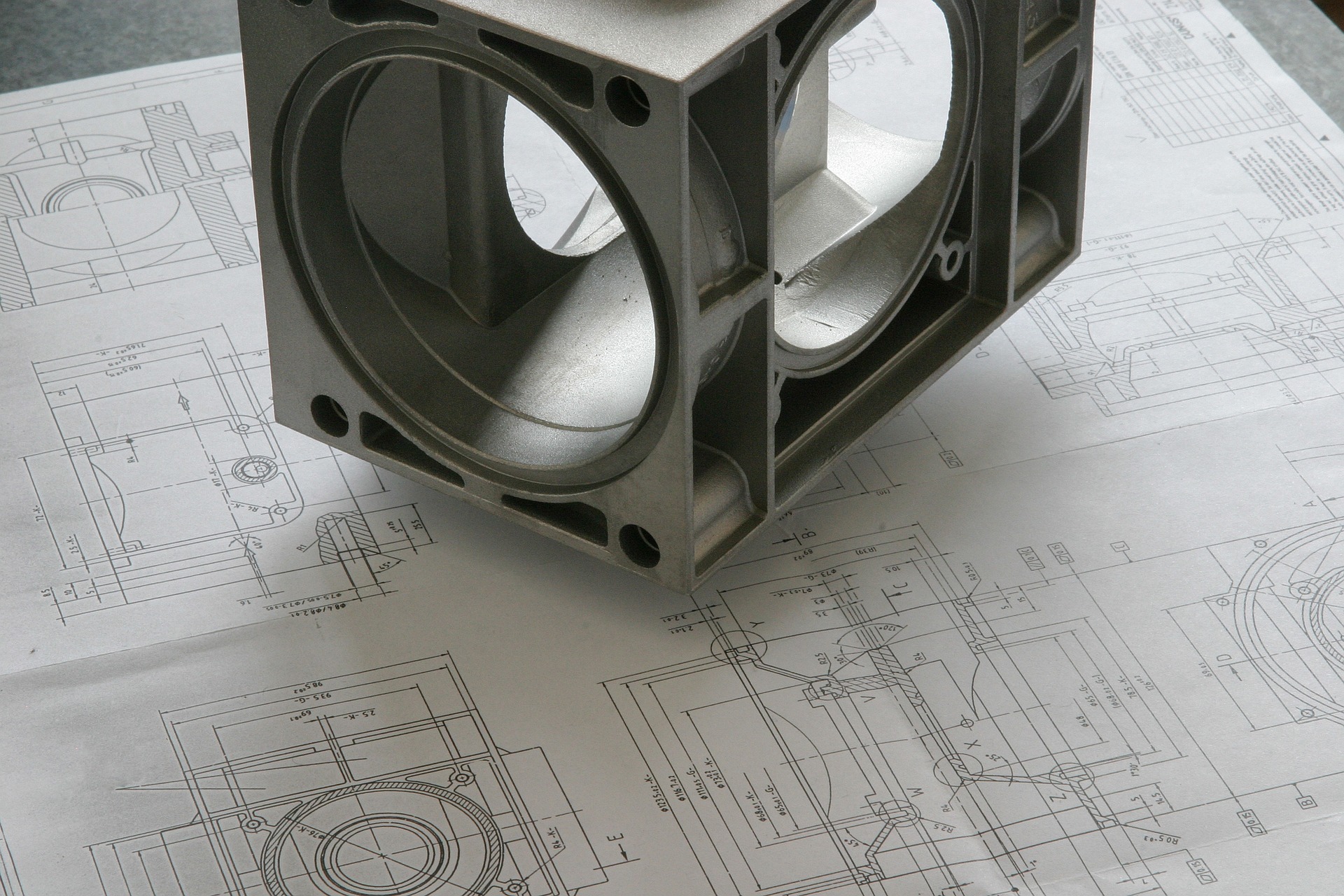

まとめ

本記事では、加工図面の基本的な読み方から、加工現場の視点を取り入れた実践的な描き方、さらには効率的な発注・管理方法までを4つのステップで解説しました。
図面は、設計者と加工者をつなぐ重要なコミュニケーションツールです。
基本ルールを遵守し、表面粗さや幾何公差といった専門的な指示記号を正しく用いることで、意図通りの製品製作が可能になります。



また、加工方法の特性を理解し、コストや手順を意識した図面を作成することで、品質とコストのバランスが取れたものづくりが実現します。
