ボールロックピン
製品詳細
ボールロックピンとは
ボールロックピンは、金属部品の中でも特に「ワンタッチで着脱できる」締結部品です。
ピン先端にある鋼球が内部スプリングの力で押し出され、対象物に差し込むと自動的にロックされる仕組みです。
工具不要で操作できるため、作業効率を大幅に高められるのが特長です。
ボールロックピンのラインナップ

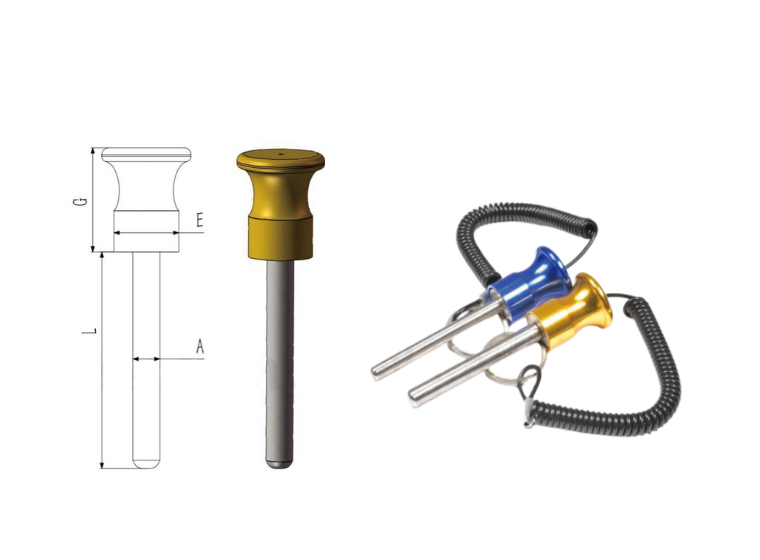

IKS1427-Magnetic Weight Stack Pin
| φA (mm) |
L (mm) |
E (mm) | G (mm) |
|---|---|---|---|
| 5 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, その他カスタムサイズ可 |
38 | 30 |
| 6 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, その他カスタムサイズ可 |
38 | 30 |
| 6.35 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, その他カスタムサイズ可 |
38 | 30 |
| 8 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, その他カスタムサイズ可 |
38 | 30 |
| 9.5 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, その他カスタムサイズ可 |
38 | 27 |
| 10 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, その他カスタムサイズ可 |
38 | 27 |

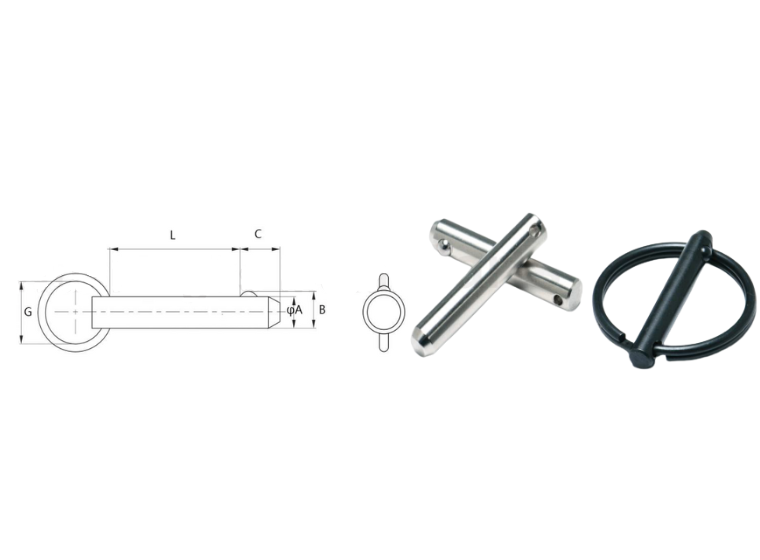

IKS1428-Ring Dentent Quick Release Pin
| φA (mm) |
L (mm) |
B (mm) | C (mm) | G (mm) |
|---|---|---|---|---|
| 5 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
5.5 | 6 | 25 |
| 6 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
7 | 7 | 25 |
| 6.35 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
7.4 | 7 | 25 |
| 8 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
9.5 | 8 | 25 |
| 9.5 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
11.5 | 9 | 30 |
| 10 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
12 | 9 | 30 |
| 12 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
14.5 | 10 | 30 |
| 16 | 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, その他カスタムサイズ可 |
19 | 14 | 30 |

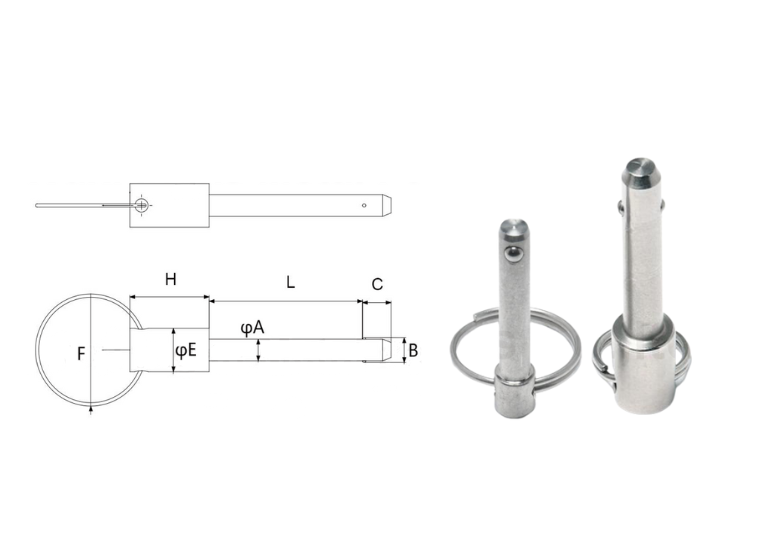

IKS1429-Shoulder Head Quick Release Pin
| φA (mm) | L (mm) | B (mm) | E (mm) | G (mm) | H (two sizes to choose) |
|---|---|---|---|---|---|
| 5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
5.6 | 11 | 25 | 12.7 / 22 |
| 6 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7 | 11 | 25 | 12.7 / 22 |
| 6.35 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7.3 | 11 | 25 | 12.7 / 27 |
| 8 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
9.5 | 11 | 25 | 12.7 / 27 |
| 9.5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
10.2 | 16 | 30 | 12.7 / 27 |
| 10 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
12 | 16 | 30 | 12.7 / 27 |
| 12 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
14.5 | 16 | 30 | 12.7 / 27 |
| 16 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
19 | 19 | 30 | 12.7 / 32 |

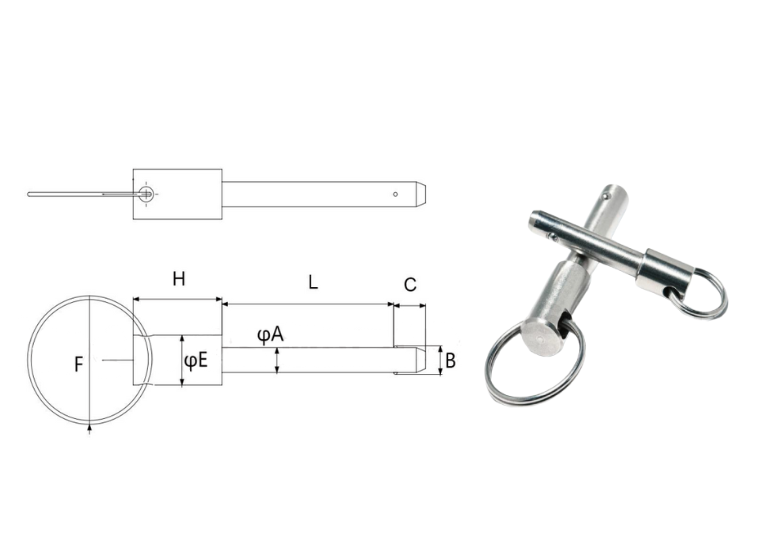

IKS1430-Pull Head Quick Release Pin
| φA (mm) | L (mm) |
B (mm) | C (mm) | E (mm) | F (mm) |
H (two sizes to choose) |
|---|---|---|---|---|---|---|
| 5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
5.6 | 6 | 11 | 30 | 22 |
| 6 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7 | 7 | 11 | 30 | 22 |
| 8 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
9.5 | 8 | 11 | 30 | 22 |
| 10 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
12 | 9 | 16 | 30 | 27 |
| 12 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
14.5 | 10 | 16 | 30 | 27 |
| 16 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
19 | 14 | 19 | 30 | 32 |

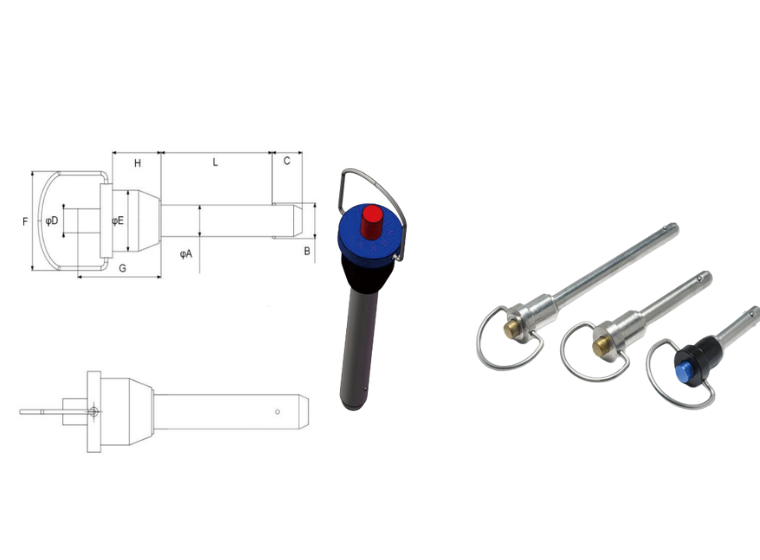

IKS1431-Ring Head Quick Release Pin
| φA (mm) | L (mm) |
B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
|---|---|---|---|---|---|---|---|---|
| 5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
5.6 | 6.5 | 5.95 | 11.8 | 25.4 | 27 | 17.7 |
| 6 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7 | 7 | 5.95 | 11.8 | 25.4 | 27 | 17.7 |
| 6.35 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7.3 | 7.5 | 5.95 | 11.8 | 25.4 | 27 | 17.7 |
| 8 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
9.5 | 8.5 | 5.95 | 11.8 | 25.4 | 27 | 16 |
| 9.5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
10.2 | 8.5 | 5.95 | 12.8 | 25.8 | 27 | 16 |
| 10 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
12 | 9.5 | 9.95 | 12.8 | 25.8 | 27 | 16 |
| 12 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
14.5 | 10.2 | 9.95 | 15.8 | 28.8 | 30.1 | 18 |
| 16 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
19 | 12.5 | 9.95 | 19 | 35.7 | 34.2 | 20 |
| 20 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
24 | 14 | 9.95 | 24 | 35.7 | 39.1 | 23 |

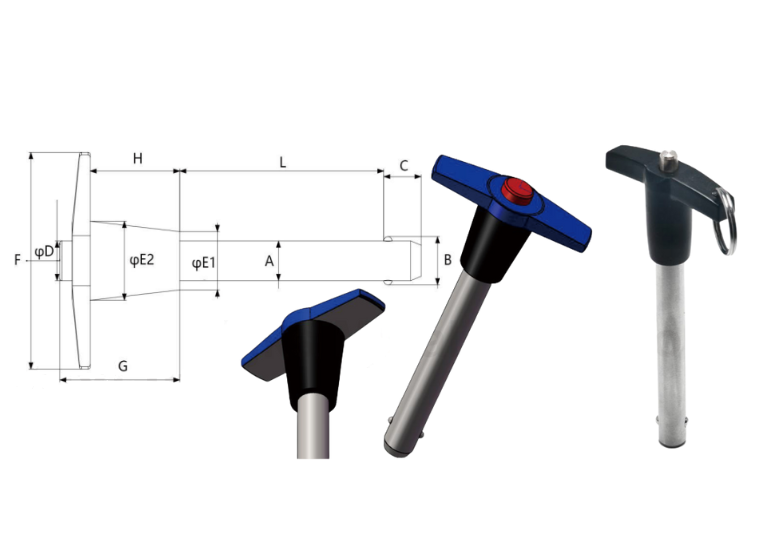

IKS1432-T Handle Quick Release Pin
| φA (mm) | L (mm) |
B | C | D | E1 | E2 | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
5.6 | 6.5 | 5.95 | 10 | 12.4 | 44.5 | 31.5 | 19.5 |
| 6 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7 | 6.7 | 5.95 | 10 | 12.4 | 44.5 | 31.5 | 19.5 |
| 6.35 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7.3 | 7 | 5.95 | 10 | 12.4 | 44.5 | 31.5 | 19.5 |
| 8 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
9.5 | 7.8 | 5.95 | 10 | 12.4 | 44.5 | 30 | 17 |
| 9.5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
11.2 | 8.5 | 6.95 | 13.8 | 15.8 | 51 | 35 | 23 |
| 10 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
12 | 9 | 6.95 | 13.8 | 15.8 | 51 | 35 | 23 |
| 12 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
14.5 | 10.2 | 6.95 | 13.8 | 15.8 | 51 | 35 | 23 |
| 16 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
19 | 12.5 | 11.4 | 21.7 | 29.7 | 100 | 45.4 | 30.4 |
| 20 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
24 | 16 | 11.4 | 24.8 | 29.7 | 100 | 47.4 | 30.4 |
| 25 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
31 | 22 | 11.4 | 29 | 29.7 | 100 | 58.4 | 30.4 |

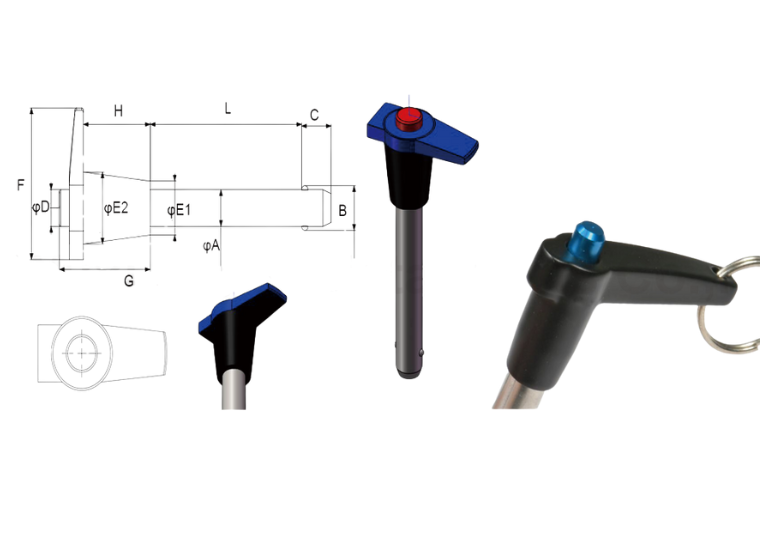

IKS1433-L Handle Quick Release Pin
| φA (mm) | L (mm) |
B | C | D | E1 | E2 | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
5.6 | 6.5 | 5.95 | 10.3 | 11.8 | 46 | 31.6 | 19.3 |
| 6 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7 | 6.7 | 5.95 | 10.3 | 11.8 | 46 | 31.6 | 19.3 |
| 6.35 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
7.3 | 7 | 5.95 | 10.3 | 11.8 | 46 | 31.6 | 19.3 |
| 8 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
9.5 | 7.8 | 5.95 | 10.3 | 11.8 | 46 | 30.1 | 18 |
| 9.5 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
11.2 | 8.5 | 6.95 | 14 | 15.7 | 52 | 34.9 | 21.6 |
| 10 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
12 | 9 | 6.95 | 14 | 15.7 | 52 | 34.9 | 21.6 |
| 12 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
14.5 | 10.2 | 6.95 | 14 | 15.7 | 52 | 36 | 21.6 |
| 16 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
19 | 12.5 | 11.4 | 21.7 | 29.7 | 69.2 | 45.4 | 30.4 |
| 20 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
24 | 16 | 11.4 | 24.8 | 29.7 | 69.2 | 47.4 | 30.4 |
| 25 | 5, 10, 15, 20, 25 30, 35, 40, 45, 50 55, 60, 65, 70, 75 80, 85, 90, 95, 100 その他カスタムサイズ可 |
31 | 22 | 11.4 | 29 | 29.5 | 69.2 | 58.4 | 30.4 |
ボールロックピンの納期・対応可能範囲
標準納期：2～3ヶ月（要相談）
材質：鉄、ステンレス対応
規格外品や特殊品も柔軟に対応します！
ボールロックピンの用途とメリット
・工具不要でワンタッチ着脱 → 治具交換やアタッチメント交換に最適！
・確実なロック → 安全柵やカバーの固定に活用！
・作業効率化 → 生産ラインの段取り替え、仮設構造物の組立に有効！
・軽量＆繰返し使用 → 搬送器具や展示機材での使用にも！
アジアプランニングの強み
・価格比較や見積もりをすぐにご提示できるほか、OEMや試作品、小ロット製造依頼にも柔軟に対応いたします
・中国や台湾を中心に世界各地のサプライヤーと連携しており、幅広い供給体制が強みです
・複雑な規格・特殊仕様にも対応し、材料証明書（ミルシート）や各種検査証、証明書の提出も可能です
・自社に検査体制を備えており、当社の品質管理部門も自信をもってお薦めする製品です
・長期供給や代替品のご相談もお任せください
・ボールロックピンの卸・海外調達・輸入代行をご検討中の加工業者様や製造業者様は、ぜひアジアプランニングへお問い合わせください！
