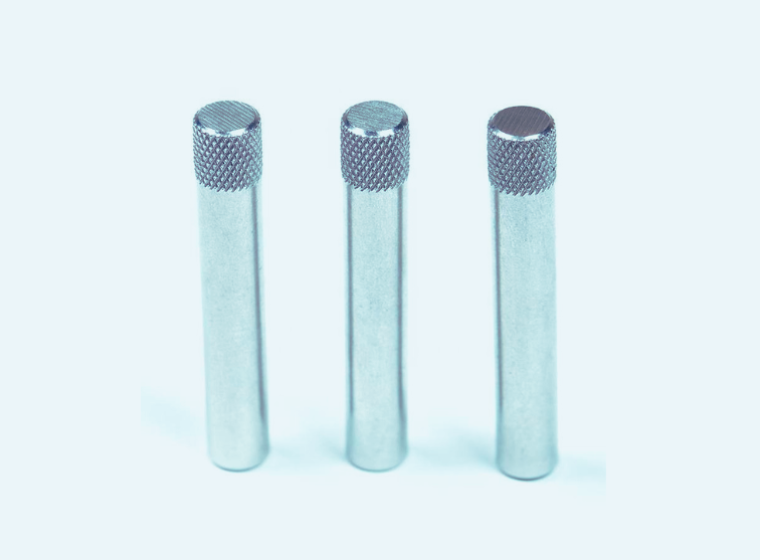

ストレートピン（Straight pin）

ストレートピンは、位置決めや部品固定に使用される円筒形のピンです。

機械部品同士のズレ防止や、組立精度の維持に欠かせない締結部品として、自動車・産業機械・精密機器など幅広い分野で使用されています。

ストレートピンにはさまざまな種類があり、その代表例として「ダウエルピン」があります。
ダウエルピンは、2つの金属部材や木材を高精度に位置決めし、正確に組み立てるための円筒形ピンで、繰り返し分解・組立を行う箇所でも高い再現性を確保できるのが特徴です。

また、ストレートピンは穴に圧入して使用するものが多く、部品同士の位置ズレや回転を防ぎながら、安定した固定力を発揮します。
そのため、機械の精度維持や品質安定に重要な役割を果たしています。

ストレートピンの用途

機械部品の位置決め

金型・治具の固定

シャフトやギア部品の位置合わせ

精密機器のアライメント調整

自動車部品や産業機械への使用

ストレートピンの特徴

高精度な位置決め

外径精度が高く、部品同士を正確な位置で固定できます。

シンプルな構造

円筒形のシンプルな形状で、取り付け・交換が容易です。

ストレートピンの取扱材質・サイズ

取扱材質

・硬化炭素鋼
・ステンレス（SUS304, 316)

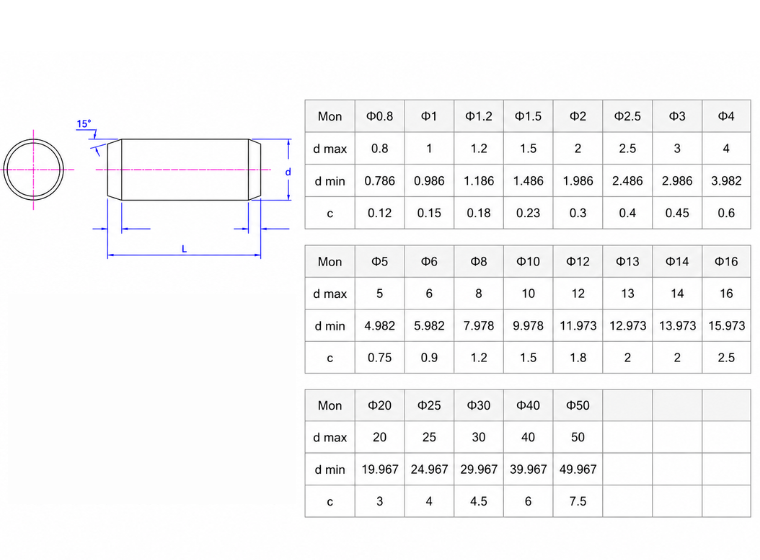

サイズ
