真円度とは?測定方法や記号、円筒度との違い、不良の原因まで解説
真円度とは、対象物がどれだけ「真円に近いか」を示す指標です。
製造業において、部品の品質を保証するために不可欠な幾何公差の一つであり、正確な測定方法や図面記号の理解が求められます。
この記事では、真円度の定義から円筒度との違い、具体的な測定方法、精度が出ない原因までを解説します。
真円度とは?JIS規格における定義をわかりやすく解説

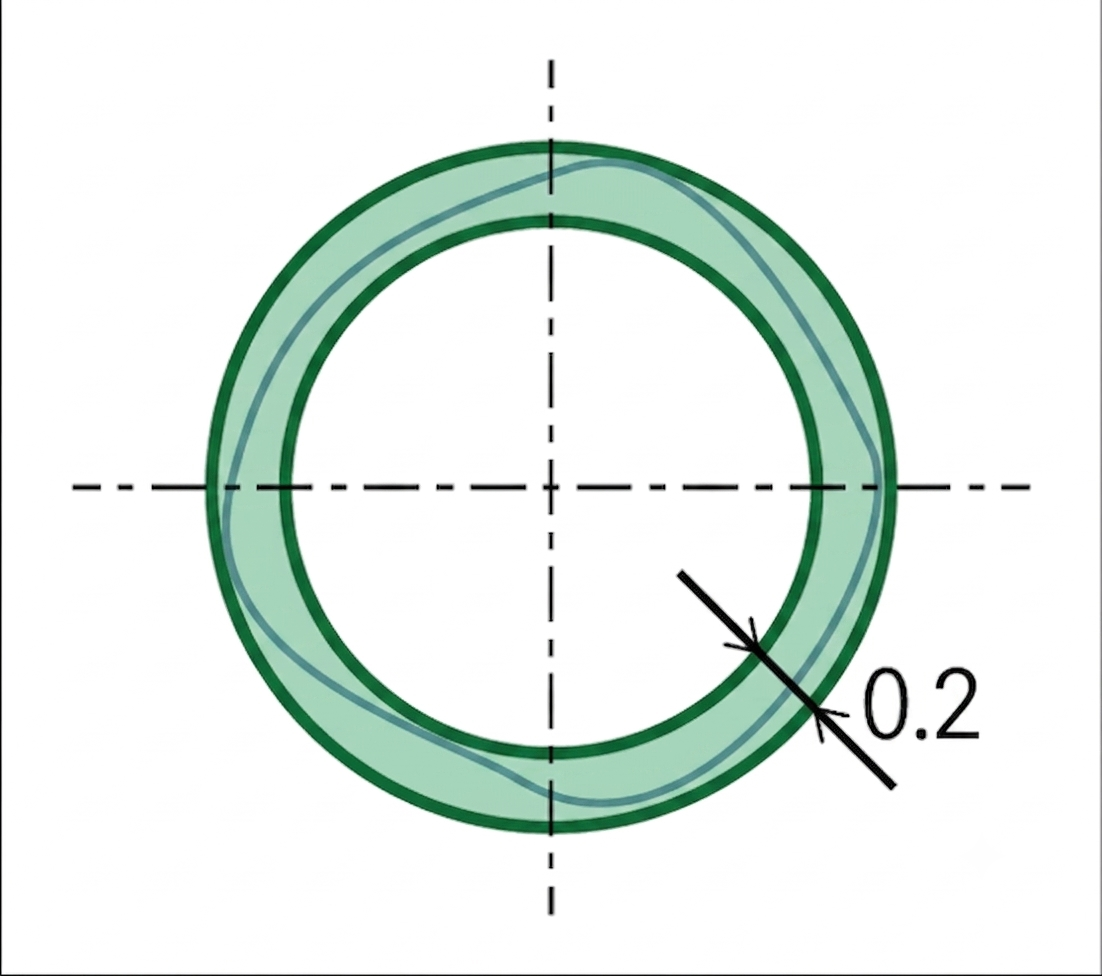

真円度とは、円形形体が幾何学的に正しい円からどれだけ外れているかの大きさを指します。
JISB0621の規格では、「円形形体を2つの同心円で挟んだとき、その間隔が最も小さくなる場合の間隔の半径方向の差」と定義されています。
わかりやすく言えば、測定した円周上の最も凹んだ点と最も凸んだ点を含む2つの同心円を描き、その半径の差が真円度の値となります。
この値が小さいほど、より「真の円に近い」と評価されます。
図面における真円度の記号と公差の指示方法
機械製図において、真円度は幾何公差の一種として記号「◯」で示されます。
図面上では、公差を指示したい円筒部品の輪郭線や寸法線から引出線を引き、公差指示の枠を設けて記号と公差値を記入するのが一般的な指示方法です。
例えば、「◯0.05」とあれば、その断面の真円度を0.05mmの範囲内に収めるよう指示する例となります。
真円度は部品単独の形状を規制するため、データム(基準)の指示は不要です。
この図の読み方を理解することは、機械製図において重要です。
混同しやすい「円筒度」との違いとは?評価する範囲を比較
真円度と円筒度は、評価する範囲に明確な違いがあります。
真円度が対象物の任意の断面における「二次元的な丸さ」を評価するのに対し、円筒度は円柱全体の表面を評価対象とします。
つまり、円筒度は真円度に加えて、円柱の軸方向のゆがみ(真直度)や傾き(平行度)も含めた「三次元的な形状の正確さ」を規制する幾何公差です。
真円度と円筒度の違いを理解し、どちらの公差を指示すべきか判断することが重要です。
真円度の代表的な測定方法

真円度の求め方には、要求される精度や作業環境に応じて複数の測定方法が存在します。
高精度な計測が可能な専用の測定器を用いる方法から、ノギスやマイクロメータで簡易的に算出する方法まで様々です。
ここでは、代表的な真円度の測定方法と、それぞれの特徴について解説します。
高精度な測定を実現する真円度測定機(半径法)
最も高い精度で真円度を測定できるのが、真円度測定機を用いた半径法です。
この方法では、回転テーブルに対象物を設置し、回転させながら検出器を表面に接触させます。
中心軸からの半径方向のズレを連続的に測定し、そのデータから真円度を算出します。
微細な凹凸やうねりを正確に捉えることができ、高い品質保証が求められる部品の測定に不可欠な方法です。

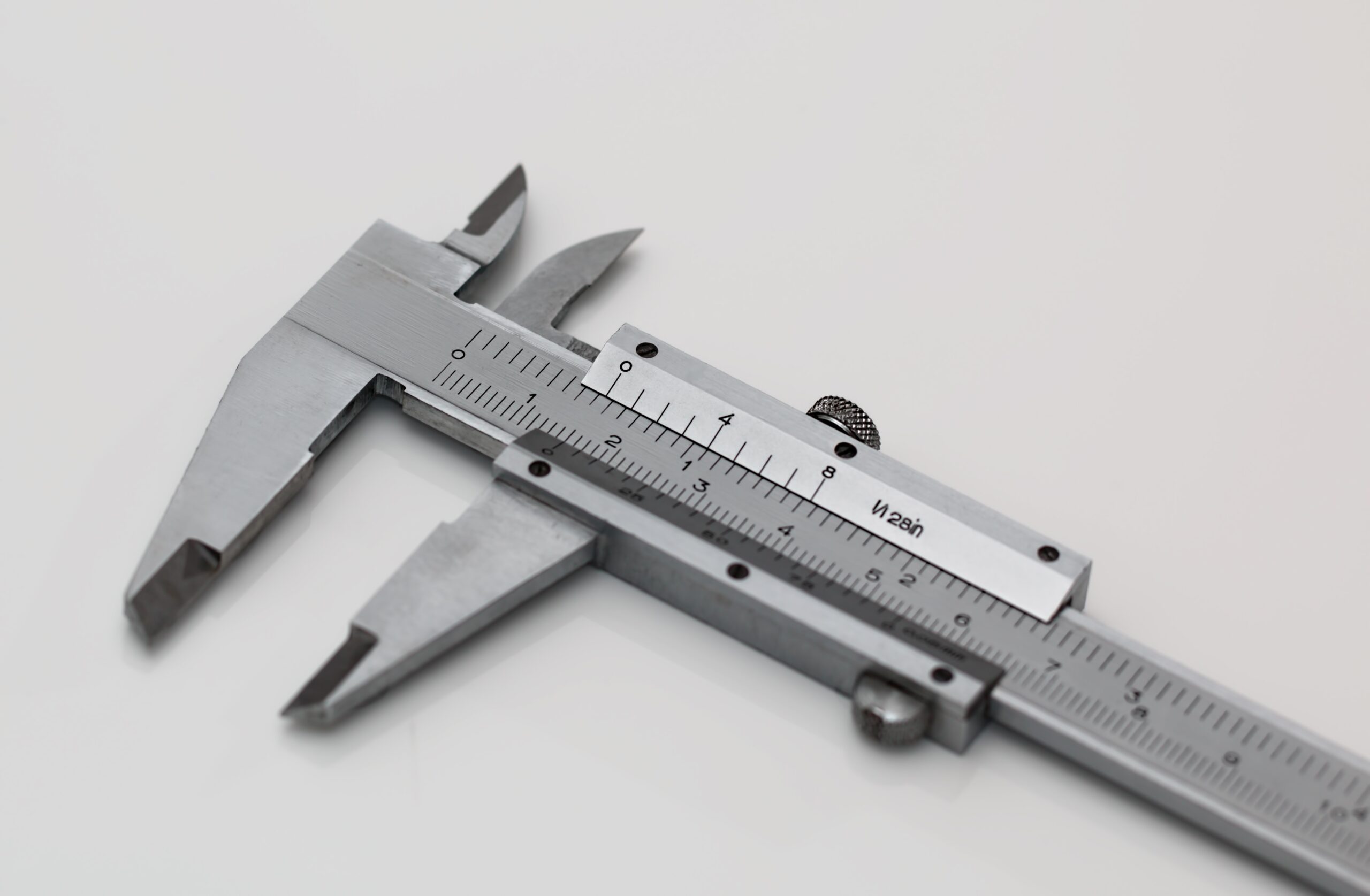

ノギスやマイクロメータを使った簡易的な直径法
直径法は、ノギスやマイクロメータといった汎用的な測定工具を使用して、簡易的に真円度を評価する方法です。
対象物の複数箇所の直径を測定し、その最大値と最小値の差を2で割ることで求められます。
現場で手軽に測定できるメリットがありますが、後述する「等径歪円」のような、どこを測っても直径が同じになる形状の歪みは検出できないという大きな欠点があります。
3点で支持して測定する三点法(三点マイクロメータなど)
三点法は、Vブロックとダイヤルゲージ、または三点マイクロメータを用いて測定する方法です。
対象物をVブロックのような2点で支持し、上から測定子を当てて3点で接触させながら回転させ、測定子の振れを読み取ります。
この方法は直径法よりも安定した測定が可能ですが、検出できるのは奇数個のうねりのみで、偶数個のうねり(楕円形状など)は見逃してしまう可能性があります。
三次元測定機を用いた総合的な評価方法
三次元測定機は、プローブで対象物の表面にある複数の点を測定し、その座標データから真円度を算出する方法です。
設定した測定点数に基づき、コンピュータ上で最小二乗法などの計算を行い、幾何学的に正確な円からのズレを評価します。
真円度だけでなく、同軸度や円筒度など他の幾何公差も同時に測定できるため、総合的な形状評価に適しています。
マイクロメータでは見抜けない?等径歪円(おむすび形)の注意点
マイクロメータなどの2点間で測定する方法では、真円度が大きいにもかかわらず、その歪みを検出できない「等径歪円」が存在します。
代表的な例が、おにぎりや三角形のような形状(定幅図形)です。
このような形状は、どの角度で直径を測っても値が同じになるため、測定上は真円度が高いと誤判断してしまいます。
楕円や偶数角のうねりとは異なり、この三角形状の歪みは、真円度測定機や三点法でなければ正しく評価することができません。
真円度の精度が出ないときに考えられる主な原因
加工物の真円度不良は、単一ではなく複数の要因が絡み合って発生することが多いです。
真円度が低い、あるいは狙い通りの良い精度が出ない場合、加工プロセス全体を見直す必要があります。
原因は加工機械そのものから、工作物の固定方法、工具、加工条件に至るまで多岐にわたります。
加工機械に起因する要因(振動・剛性不足など)
旋盤加工などにおいて、加工機械自体が真円度悪化の原因となることがあります。
例えば、主軸を支えるベアリングの摩耗による回転振れ、機械全体の剛性不足に起因する振動、長いロール材を加工する際のたわみなどが挙げられます。
これらの要因は、工具や工作物に微細なブレや振動を伝え、結果として正確な円形状に加工することを妨げます。
治具や工作物の固定方法に起因する要因
加工対象物の固定方法も、真円度に大きく影響します。
例えば、旋盤のチャックで工作物を強く締めすぎると、その圧力で工作物自体が変形し、加工後にチャックを外すと歪んだ形状になってしまいます。
特に三つ爪チャックでは、おむすび形の歪みが発生しやすくなります。
アルミ試作品の製作については「アルミ試作品の製作ガイド」で詳しく紹介しています。
また、工作物の中心が回転中心からずれている偏心状態での加工も、真円度を悪化させる直接的な原因です。
切削工具や砥石の摩耗・選定ミス
切削工具や砥石の状態も真円度を左右する重要な要素です。
切れ刃が摩耗した工具を使用すると、切削抵抗が増大して加工面にむしれや振動が発生し、形状精度が低下します。
また、リーマ加工や歯車加工のように工具自体の形状が製品に転写される加工では、工具の振れや摩耗が直接的に真円度不良につながります。
工具の剛性や材質の選定ミスも、精度の悪化を招く原因です。
リーマ加工については「リーマ加工の精度向上とトラブル対策」で詳しく紹介しています。
不適切な加工条件(送り速度・回転数など)
真円度の向上を目指すには、加工条件の最適化が不可欠です。
例えば、切り込み量や送り速度が大きすぎると切削抵抗が増加し、工作物や工具にたわみや振動が生じ、真円度が悪化します。
逆に、回転数が高すぎたり低すぎたりしても、びびり振動の原因となります。
これらの条件を適切に設定し、加工精度を改善することが求められます。
ボーリング加工の目的や種類については「ボーリング加工の目的と種類」で詳しく紹介しています。
参考:最小二乗法(LSC)における真円度Sとは
真円度の評価方法の一つに、最小二乗法(Least Squares Circle、LSC)があります。
これは、測定した多数の点のデータ群に対して、各点からの距離(偏差)の二乗和が最小になるような「最小二乗基準円」を算出する方法です。
この基準円の中心を基準とし、測定データが基準円から最も外側にある点と、最も内側にある点の半径方向の差(最大半径偏差と最小半径偏差の和)を真円度の値とします。
この方法は、測定データ全体のばらつきを均等に評価できる特徴があります。
真円度に関するよくある質問
ここでは、真円度に関してよく寄せられる質問とその回答を紹介します。
真円度と円筒度は、具体的に何が違うのですか?
真円度が部品のある断面の「丸さ」を評価するのに対し、円筒度は円柱全体の「丸さ」と「まっすぐさ」を総合的に評価する点が違います。
真円度は二次元的な形状公差ですが、円筒度は真直度や平行度、振れといった要素も含む三次元的な形状公差であり、より規制が厳しいものです。
真円度を測定する最も一般的な方法は何ですか?
最も精度が高く一般的な測定方法は、専用の「真円度測定機」を使用することです。
ただし、現場での簡易的な確認としては、マイクロメータによる直径法も広く用いられます。
測定対象物の形状や要求精度に応じて、内径の測定や球の評価には三次元測定機が選択されることもあります。
加工時に真円度の精度が悪化するのはなぜですか?
加工におけるテーパ形状や歪みの発生は、機械の精度不良、剛性不足、熱の影響、機械の芯ズレ、たわみ、熱変位、切削条件の不適合、主軸の振れ、工具の偏心など、複数の要因が複合的に作用することで引き起こされる可能性があります。
特に、はめあい公差など厳しい寸法公差が求められる部品では、一般公差内であっても真円度の管理が重要です。
まとめ
真円度は、部品の機能や性能を保証するために不可欠な形状公差です。
単なる寸法や大きさだけでなく、対象物がどれだけ「幾何学的に正しい円か」を数値で示す重要な指標となります。
図面上では、公差値が0.01mmや0.02mm、0.03mm、あるいは0.1mmなど、どのくらいの精度が求められているかを正しく読み取ることが重要です。
真円度の評価には、非接触式の測定方法や、円周振れとの関連性を理解することも求められます。
加工や測定における様々な要因を理解し、適切な管理を行うことが、高品質なものづくりにおいて不可欠です。
