黒染め加工とは、鉄鋼製品の表面に四三酸化鉄の皮膜を生成させる表面処理技術です。
この加工は、素材の寸法をほとんど変えることなく、美麗な黒色の外観と防錆性能を付与します。

主にアルカリ性の薬品溶液に製品を浸漬し、化学反応によって表面を黒錆で覆うことで実現されます。



この記事では、黒染め加工の基本からメリット、注意点、具体的な工程までを詳しく解説します。

黒染め加工（四三酸化鉄皮膜）の基本を解説

黒染め加工は、鉄や鋼といった金属の表面に、緻密な四三酸化鉄の皮膜を形成する化成処理の一種です。
この黒い皮膜は黒錆とも呼ばれ、一般的に知られる赤錆とは異なり、金属の腐食を抑制する効果を持ちます。



処理後の皮膜は非常に薄く、精密な部品にも適用しやすいのが特徴です。

主に機械部品や工具、銃火器、光学機器の部品など、寸法精度と防錆性、そして意匠性が求められる様々な分野で活用されています。

黒染め加工は化学反応で黒い錆を発生させる表面処理

黒染めは、素材の表面で化学反応を起こし、意図的に黒い錆（黒錆）を発生させる表面処理です。
具体的には、140℃前後に熱した強アルカリ性の処理液に鉄鋼製品を浸漬させます。



これにより、製品の表面が酸化され、緻密で安定した四三酸化鉄の皮膜が生成されます。
この黒錆の皮膜が素材を覆うことで、外部からの酸素や水分の接触を防ぎ、赤錆の発生を抑制する効果を発揮します。

「黒染S」や「アルカリ着色」など様々な呼び名がある理由

黒染め加工には、「黒染S」や「アルカリ着色」、「フェルマイト処理」など、様々な呼び名が存在します。
これは、処理方法の微妙な違いや、業界・企業ごとの呼称、あるいは商標名に由来するためです。



「アルカリ着色」は処理にアルカリ性の溶液を用いることから名付けられています。

また、英語では「BlackOxide」や「Blackening」と呼ばれ、これらを直訳した名称が使われることもあります。

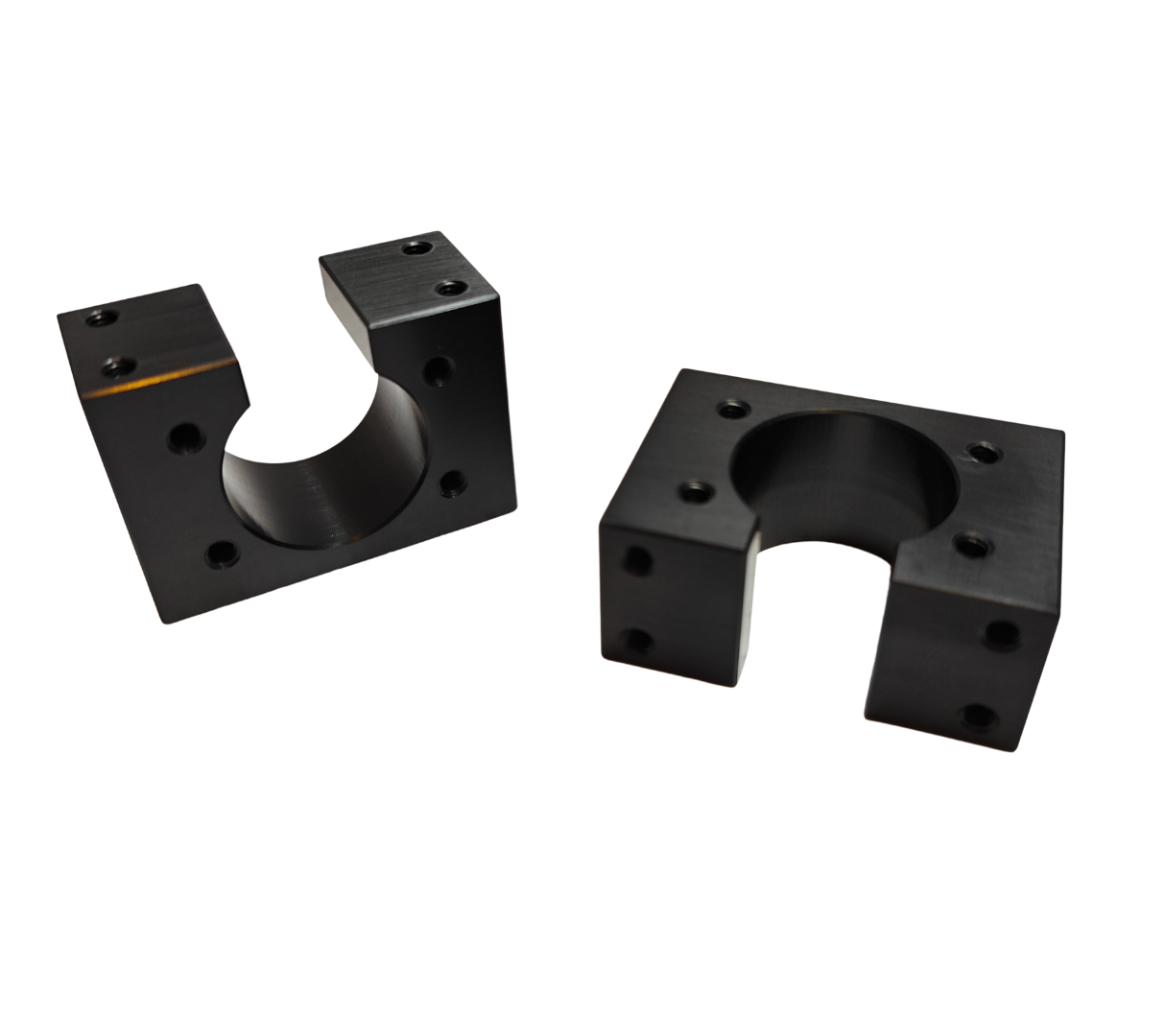

金属の価値を高める黒染め加工の7つのメリット

黒染め加工は、金属製品に多くの付加価値をもたらします。
その中でも特に注目すべき7つのメリットは、寸法精度、密着性、コスト、防錆性、外観、素材への影響、耐熱性です。



これらの特性により、黒染めは塗装やメッキといった他の表面処理では対応が難しいケースでも採用されています。

ここでは、7つの黒染めのメリットを一つずつ具体的に解説していきます。

メリット1：ミクロン単位の皮膜で寸法変化がほとんどない

黒染め加工によって形成される四三酸化鉄皮膜は、厚さが約1〜3μmと非常に薄いのが特徴です。
これは、素材の鉄が化学変化して皮膜の一部となるため、塗装やメッキのように外部から物質が厚く付着するわけではないからです。



このため、加工前後で製品の寸法がほとんど変わらず、ネジや歯車、ベアリングといった高い寸法精度が求められる精密部品の処理に適しています。

メリット2：素材と一体化しているため皮膜が剥がれない

黒染めの皮膜は、素材である鉄の表面が化学的に変化して形成されたものです。
つまり、素材の表面そのものが黒い皮膜となっているため、塗装やメッキのように外部からの衝撃や曲げ加工で皮膜が剥がれたり、ひび割れたりすることがありません。



この高い密着性は、製品の耐久性を向上させ、長期間にわたってその機能を維持することに貢献します。

メリット3：他の表面処理に比べてコストを抑えられる

黒染め加工は、塗装やメッキなどの他の表面処理技術と比較して、一般的にコストを低く抑えることが可能です。
処理工程が比較的シンプルであり、大掛かりな設備を必要としないため、特に大量生産品においては大きなコストメリットが生まれます。
短時間で処理が完了することも、生産効率を高め、全体の費用を削減する要因の一つです。

メリット4：防錆油との組み合わせで錆びにくくなる

黒染め処理で形成された四三酸化鉄皮膜は、多孔質です。
この皮膜自体にもある程度の防錆効果はありますが、その微細な穴に防錆油を浸透させることで、防錆性能が飛躍的に向上します。



油が皮膜の表面を覆い、水分や酸素との接触を遮断するため、赤錆の発生を長期間防ぎます。
このため、黒染めは必ず防錆油の塗布とセットで行われます。

メリット5：高級感のある均一で美しい黒色に仕上がる

黒染め加工は、光沢を抑えたしっとりとした黒色に仕上がるため、製品に高級感や重厚感を与えます。
この均一で美しい黒というカラーは、光学機器の部品では光の乱反射を防ぐ目的で、機械部品や工具では外観の質感を高める目的で利用されます。



素材の表面状態を反映するため、加工前の素地を磨いておくことで、より美しい光沢のある黒色仕上げにすることも可能です。

この2つの黒の表情を選べるのも魅力です。

メリット6：熱処理ではないため素材の硬度に影響しない

黒染め加工は、約140℃という比較的低い温度で行われます。
これは、金属の組織が変化する「焼きなまし」や「焼き入れ」といった熱処理の温度よりもはるかに低いため、素材の硬度や機械的性質に影響を与えることがありません。



したがって、既に熱処理によって所定の硬さに調整された部品に対しても、その特性を損なうことなく表面処理を施すことが可能です。

メリット7：約400℃まで耐えられる高い耐熱性を持つ

黒染めによって形成された四三酸化鉄の皮膜は、耐熱性にも優れています。
皮膜自体は約300℃の高温環境まで安定しており、分解や変質が起こりにくいという特性を持ちます。



このため、エンジン周辺の部品や高温になる機械装置の部品など、熱にさらされる環境で使用される製品の表面処理としても活用されています。
ただし、防錆油は高温で蒸発するため、使用環境に応じた配慮が必要です。

黒染め加工を依頼する前に知っておきたい注意点

黒染め加工は多くのメリットを持つ一方で、採用を検討する際にはいくつかの注意点を理解しておく必要があります。
特に防錆性能の維持や、色の選択肢、適用できる素材の制限については事前の確認が不可欠です。



これらのデメリットを把握しないまま加工を依頼すると、期待した性能が得られない場合があります。
耐食性を最優先する用途などにはおすすめできないケースも存在します。

防錆油が切れると防錆効果が失われる

黒染め加工の防錆性能は、表面の皮膜に浸透させた防錆油に大きく依存しています。
そのため、製品の洗浄や経年使用によって防錆油が切れたり流れ落ちたりすると、防錆効果は著しく低下し、錆が発生しやすくなります。



特に屋外や湿度の高い環境で使用する場合は、定期的に防錆油を再塗布するなどのメンテナンスが必要です。

この点を考慮し、使用環境に適した表面処理かを見極めることが重要です。

着色は光沢のある黒色のみに限定される

黒染め加工で得られる色は、基本的に黒色のみです。
塗装のように様々な色を選ぶことはできません。



仕上がりの光沢度は、加工前の素材の表面状態に依存し、光沢のある仕上げからマットな仕上げまで調整は可能ですが、色そのもののバリエーションはありません。



したがって、製品に黒以外の特定の色彩を求める場合や、カラーバリエーションが必要な製品には不向きな処理方法といえます。

ステンレスや鋳物など一部の素材には不向きな場合がある

黒染め加工は、主に炭素鋼や低合金鋼といった鉄系の材料に用いられる技術です。
ステンレス鋼は表面に強力な不動態皮膜を持つため、特殊な前処理を行わない限り、通常の黒染め処理はできません。



また、鋳物は素材の成分や巣の影響で、均一な皮膜が生成されず、色ムラが発生しやすくなります。

アルミや銅などの非鉄金属には、黒染めではなくそれぞれ専用の化成処理が必要です。

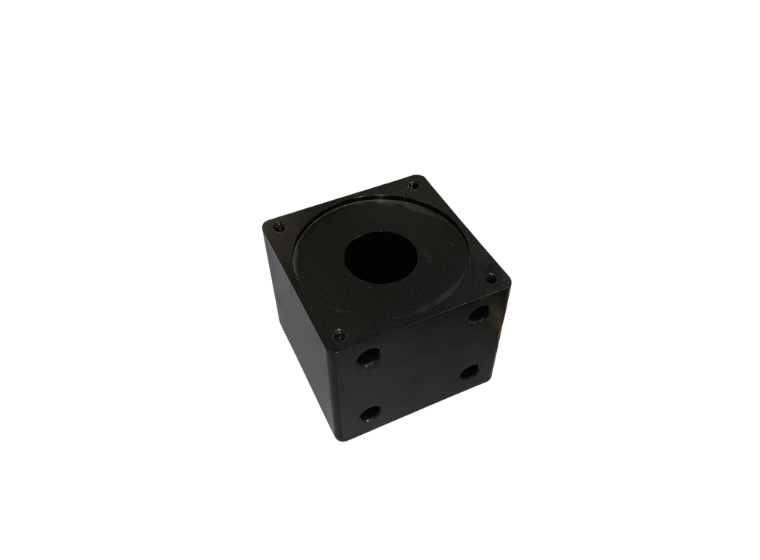

プロが行う黒染め加工の6つの全工程

専門業者が行う黒染め加工は、品質の高い皮膜を安定して生成するために、厳密に管理された6つの工程を経て行われます。



これらの工程は、製品の脱脂から始まり、水洗、黒染処理、洗浄、そして最終的な防錆処理まで、一連の流れとして確立されています。
ここでは、安定した品質の6つの黒染め全工程をステップごとに解説し、プロの現場で何が行われているかを見ていきます。



金属加工の小ロットからの特注・短納期対応については「金属加工の小ロット対応」で詳しく紹介しています。

ステップ1：製品表面の油分や汚れを取り除く（脱脂）

最初の工程は脱脂です。
製品の表面に付着している油分や切削粉、ゴミなどをアルカリ性の洗浄液で完全に取り除きます。
表面に汚れが残っていると、後続の黒染処理で化学反応が均一に進まず、色ムラや皮膜の密着不良の原因となります。



美しい仕上がりを実現するためには、この前処理が非常に重要であり、黒染めはここから始まっているといっても過言ではありません。

ステップ2：アルカリ成分などをきれいに洗い流す（水洗）

脱脂工程で使用した洗浄液のアルカリ成分が製品表面に残らないよう、きれいな水で十分に洗い流します。
この水洗工程を怠ると、脱脂液の成分が次の黒染処理槽に持ち込まれ、処理液の性能を劣化させる原因となります。



また、製品表面に残った成分がシミやムラの原因になることもあります。
黒染めや他の表面処理においても、各工程間の水洗は品質を左右する重要なステップです。

ステップ3：専用のアルカリ溶液で黒色皮膜を生成する（黒染処理）

ここが黒染め加工の中心となる工程です。
製品を約140℃に加熱された苛性ソーダを主成分とする強アルカリ性の処理液に浸漬します。
この処理液の中で、製品の表面の鉄が化学反応を起こし、緻密で安定した四三酸化鉄の黒色皮膜が生成されます。



塗装のように染料で色を付けるのではなく、素材自体を化学変化させて着色するのが特徴です。
処理時間は素材や目的の膜厚に応じて調整されます。

ステップ4：余分な処理液を温水で洗い流す（湯洗）

黒染処理が終わった製品は、処理液が付着したままの状態です。
これを温水で丁寧に洗い流します。



高温の処理液から取り出した製品を冷水に直接入れると、急激な温度変化で製品が変形する可能性があるため、まずは温水で洗浄します。

これにより、表面や内部に残った余分なアルカリ成分を効率的に除去し、次の工程へ進む準備を整えます。

ステップ5：製品をきれいな水で洗浄する（仕上げ水洗）

湯洗の後、さらにきれいな水で最終的な洗浄を行います。
これにより、製品表面にわずかに残っている可能性のある不純物やアルカリ成分を完全に除去し、清浄な状態にします。



この仕上げの水洗が不十分だと、後の防錆処理の効果が薄れたり、製品の表面に白いシミが発生したりする原因となります。

製品を乾燥させる際には、エアブローや布で水分を拭き取ります。

ステップ6：防錆油を塗布して製品を保護する（防錆処理）

洗浄・乾燥が終わった製品を、最後の工程である防錆処理に進めます。
製品を水置換性の防錆油に浸漬させることで、黒染め皮膜の微細な穴に油が浸透し、表面全体が油膜で保護されます。



これにより、黒染め単体よりも格段に高い防錆効果が得られます。

この工程を経て、黒染め加工は完了となり、製品は寸法精度と防錆性、美しい外観を兼ね備えた状態になります。

黒染め加工に関するよくある質問

黒染め加工について、お客様から寄せられることの多い質問とその回答をまとめました。

Q1. 黒染め加工はなぜ金属を黒くできるのですか？

鉄の表面を化学反応させ、黒色の錆である「四三酸化鉄（Fe3O4）」の緻密な皮膜を生成させるためです。
一般的に知られる赤錆とは異なり、この黒錆は安定しており、金属の表面を保護する役割を果たします。
塗料で色を塗るのではなく、金属自体が変化して黒くなるのが特徴です。

Q2. 黒染めと塗装やメッキ処理はどのように違うのですか？

黒染めは素材自体を化学変化させるのに対し、塗装やメッキは素材の上に別の物質の層を重ねる点で根本的に異なります。
そのため黒染めは皮膜が剥がれにくく、寸法変化がほとんどないのが大きな違いです。
一方、防錆性能や色の選択肢では塗装やメッキに利点がある場合もあります。

金属加工の種類と会社選びのポイントについては「金属加工の種類と会社選びのポイント」で詳しく紹介しています。

Q3. 個人でDIYで黒染め加工を行うことは可能ですか？

可能です。
常温で使える市販の黒染剤（ガンブルー液など）を使用すれば、ネジなどの小さな部品をDIYで黒染めできます。
ただし、専門業者が行う加熱処理とは異なり、皮膜の耐久性や防錆性は劣る傾向にあります。

また、使用する薬品は劇物である場合が多いため、保護具の着用や換気、廃液の適切な処理が必須です。
シカゴスクリューについては「シカゴスクリューの種類とサイズ」で詳しく紹介しています。

まとめ

黒染め加工は、鉄鋼製品の表面に化学反応で四三酸化鉄の皮膜を形成する表面処理技術です。
この加工法は、寸法変化が極めて少ない、皮膜が剥がれない、低コストであるといった多くのメリットを持ちます。



一方で、防錆性能は防錆油に依存する点や、適用できる素材に制限があるといった注意点も存在します。

これらの特性を理解し、製品の用途や求められる性能に応じて、メッキや塗装など他の表面処理と比較検討することが適切な技術選定につながります。



👇関連記事はこちら
