パイプピンとは？使い方から種類・サイズの選び方まで解説

パイプピンは、農業機械や建設現場などで部材を連結・固定するために使われる部品です。
工具を使わずにワンタッチで着脱できる手軽さと、振動でも抜けにくい構造が特徴です。

この記事では、パイプピンの基本的な仕組みや使い方、用途に合った種類の選び方、関連部品との違いについて解説します。

パイプピンとは？ワンタッチで部材を固定する便利な部品

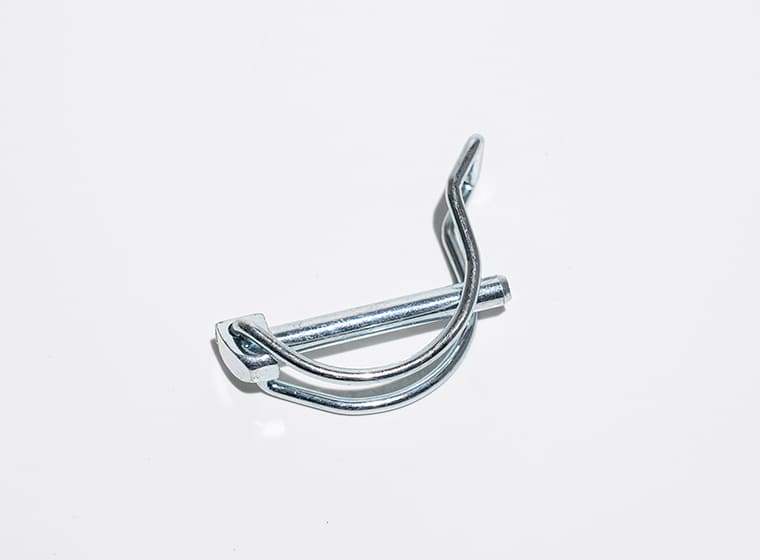

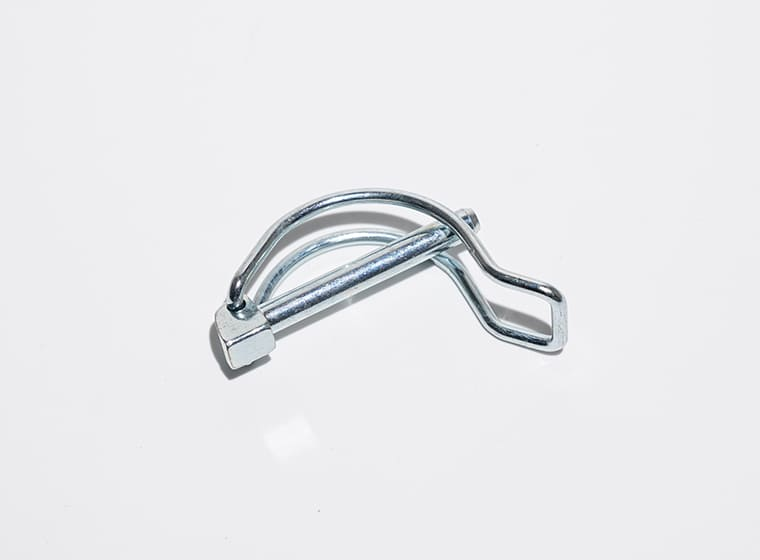

パイプピンは、軸となるピン本体に固定用のスナップワイヤーが取り付けられた部品です。
部材の穴にピンを差し込み、ワイヤー部分をパイプや部材にはめ込むことで、簡単に固定できます。
ネジやボルトのように工具を必要としないため、頻繁に着脱を行う箇所の固定に適しています。

手軽に扱える一方で、ワイヤーの張力によってしっかりと固定されるため、作業中の脱落を防ぎます。

農機具や建設現場での位置決めに使われる主な用途

パイプピンは、その着脱の容易さから様々な現場で活用されています。
例えば、トラクターやコンバインといった農業機械のアタッチメントを連結するアーム部分の固定や、建設現場における仮設資材のジョイント部分に使用されます。
また、台車や作業台のキャスターの固定、テントのフレーム連結など、部材の位置決めや接合が求められる場面で幅広く利用されています。

スナップワイヤーが振動によるピンの抜け落ちを防ぐ仕組み

パイプピンの最大の特徴は、スナップワイヤーによる抜け止め機能です。
ピンを部材の穴に通した後、半円状のワイヤーをパイプの外周に沿わせるようにはめ込みます。
ワイヤー自身の張力がバネのように働き、ピン本体を常に片側へ押し付ける力が生じます。

この力によってピンが穴に密着し、機械の作動中に発生する振動や衝撃を受けても、ピンが自然に抜け落ちるのを効果的に防ぎます。

【図解】パイプピンの基本的な使い方｜取り付け・取り外しの手順

パイプピンの操作は非常にシンプルで、工具を一切必要としません。
取り付けも取り外しも数秒で完了するため、誰でも簡単に扱うことができます。
ここでは、基本的な取り付け方と外し方の手順を解説します。

作業を始める前に、ピンのサイズが固定する部材の穴径や厚みと合っているかを確認してください。

パイプピンの取り付け方：穴に通してワイヤーをはめるだけ

まず、固定したい二つの部材の穴の位置を合わせます。
次に、パイプピンの先端を穴にまっすぐ差し込み、貫通させます。
ピンが完全に通ったら、ピン本体に付いているスナップワイヤーを指でつまみ、固定対象のパイプや部材の側面に「カチッ」と音がするまで押し込んではめ込みます。

ワイヤーがしっかりと部材を掴んでいることを確認すれば、取り付けは完了です。

パイプピンの外し方：ワイヤーをずらしてピンを引き抜く

パイプピンを取り外す際は、取り付けと逆の手順で行います。
まず、パイプや部材に固定されているスナップワイヤーの端を指でつまみ、ワイヤーの張力に逆らうようにしてパイプから引き離すようにずらします。
ワイヤーが部材から外れたら、そのままピンの頭部を持って穴からまっすぐ引き抜きます。

特別な工具は不要で、力もほとんど必要ありません。

用途に合ったパイプピンの選び方｜3つのステップで最適な一本を見つける

パイプピンを選ぶ際には、使用する環境や目的に合わせて適切な製品を選ぶことが重要です。
選択を誤ると、うまく固定できなかったり、早期に劣化してしまったりする可能性があります。
ここでは、最適なパイプピンを見つけるための「形状」「材質」「サイズ」という3つのステップに分けて、それぞれの選び方のポイントを解説します。

【STEP1】形状で選ぶ｜代表的なパイプピンSなど主な種類を紹介

パイプピンには、先端にリングやばねが付いたタイプなど、いくつかの形状があります。

リング付きのタイプは、指を引っかけて抜き差しがしやすく、チェーンなどを取り付けて紛失を防止するのにも役立ちます。

頻繁に取り外しを行う箇所にはリング付きを選ぶなど、作業性に応じて形状を選択します。工具なしで簡単に着脱が可能です。

【STEP2】材質で選ぶ｜使用環境に合わせて鉄やステンレスを使い分ける

パイプピンの材質は、主に鉄とステンレスの2種類です。
鉄製のものは、表面に三価クロメートなどのメッキ処理が施されていることが多く、比較的安価です。

一方、ステンレス製のものは耐食性に優れており、錆びにくいのが大きな利点です。
屋外での使用や、雨水・湿気にさらされる環境ではステンレス製を、屋内での使用やコストを重視する場合は鉄製を選ぶなど、使用環境に応じて材質を使い分けることが大切です。

【STEP3】サイズで選ぶ｜軸径と有効長の正しい測り方

パイプピンのサイズは「軸径（ピンの太さ）」と「有効長（首下からワイヤーまでの長さ）」で決まります。
軸径は、通したい穴の直径に合わせて選びます。
有効長は、固定したい部材の厚み（幅）よりも少し長いものを選ぶのが基本です。

短すぎるとワイヤーがはまらず、長すぎるとガタつきの原因になります。
購入前には、使用箇所の寸法を正確に測定し、製品の規格と照らし合わせて最適なサイズを選んでください。

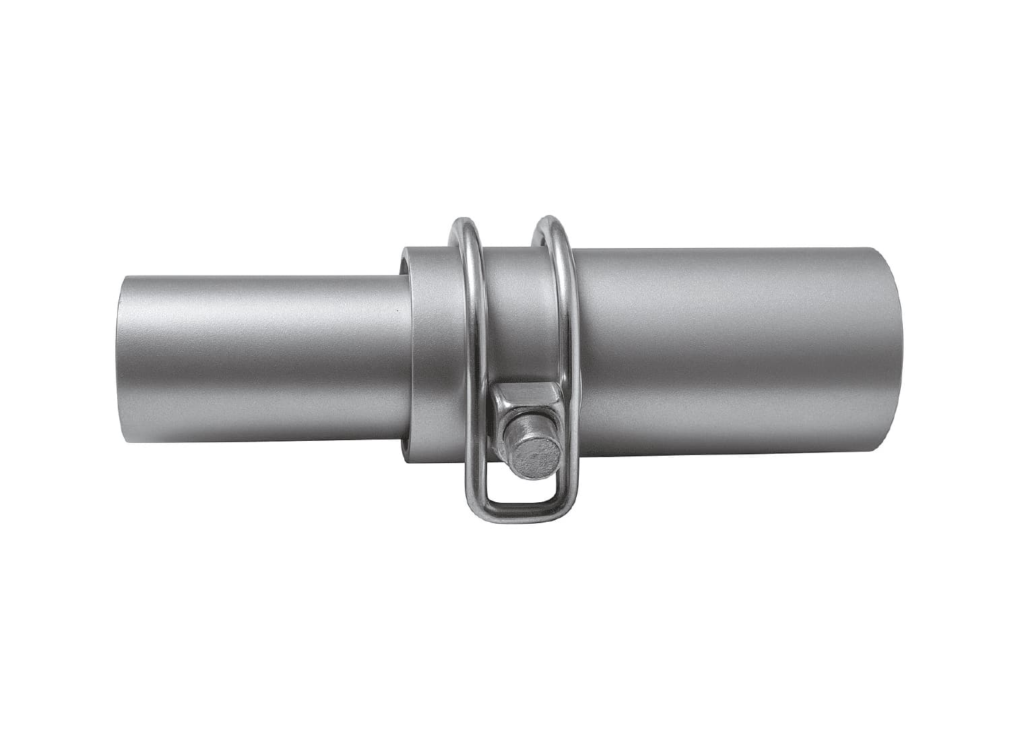

単管パイプの接続に使われる「ピン加工」との違い

建設現場で使われる単管パイプには、「ピン加工」が施されたものがあります。
これはパイプピンとは全く異なるものです。
パイプピンが後から取り付けて部材を固定する「部品」であるのに対し、ピン加工は単管パイプの端に突起やくぼみを作る「加工」そのものを指します。

この加工により、直線ジョイントなどの専用金具と組み合わせた際に、パイプが抜けるのを防ぎ、足場の安全性を高める役割を果たします。

アジアプランニングの在庫ラインナップ

アジアプランニングでは、三価クロメート製のパイプピンを取り扱っております。

1本単位での小口出荷や短納期対応も可能です。

◆ 三価クロメート製パイプピン（バラ出荷OK）

サイズ	入り数
6 x 45	400
8 x 45	350
9 x 45	400
10 x 62	300

📘カタログは下記よりご自由にダウンロードください👇

【動画】パイプピンの使用場所と仕組み

パイプピンに関するよくある質問

ここでは、パイプピンに関して多く寄せられる質問とその回答をまとめました。
購入や使用の際に生じる疑問の解決にお役立てください。

パイプピンの外し方にコツはありますか？

特別なコツは必要ありませんが、ワイヤーをパイプからしっかり浮かすように指でずらすとスムーズに外せます。
長期間使用して固着している場合は、マイナスドライバーの先端などをワイヤーの隙間に差し込み、てこの原理で軽く持ち上げると外しやすくなります。
ただし、部材やピンを傷つけないよう力加減には注意してください。

パイプピンはホームセンターや通販サイトで購入できますか？

はい、購入できます。
一般的なサイズのパイプピンであれば、多くのホームセンターのネジやボルト、金物が置かれているコーナーで取り扱っています。

より専門的なサイズや材質、大量購入を希望する場合は、モノタロウのような事業者向け通販サイトや、専門商社のオンラインストアを利用すると、幅広い選択肢から探すことが可能です。

Rピンやスナップピンとの違いは何ですか？

Rピンやスナップピンは、ボルトや軸の先端にある穴に通して、ナットの緩み止めや部品の脱落を防止する割りピンの仲間です。

これらのピンは、着脱の容易さに優れています。確実な抜け止めを目的とする場合は、割りピンが用いられることがあります。

まとめ

パイプピンは、ピンとスナップワイヤーが一体となった構造で、工具を使わずに部材をワンタッチで固定できる便利な部品です。
農機具や建設現場、DIYなど幅広いシーンで利用されています。
選ぶ際には、使用目的に合わせて形状、材質、サイズを適切に選択することが重要です。

特にサイズは、固定する部材の穴径と厚みを正確に測定し、規格に合ったものを選んでください。
