ベアリング入り樹脂ローラーの選び方｜種類や用途別の特長を比較

ベアリング入り樹脂ローラーは、静音性や耐食性が求められる搬送ラインや可動部において重要な役割を担う部品です。
金属製ローラーに比べて相手材を傷つけにくい、軽量であるといったメリットもあります。

この記事では、ベアリング入り樹脂ローラーの基本的な仕組みから、用途に応じた材質の選び方、購入前に確認すべきポイントまでを網羅的に解説します。
自社の設備や製品に最適なローラーを選定するための参考にしてください。

ベアリング入り樹脂ローラーとは？静かで滑らかな動きを実現する仕組み

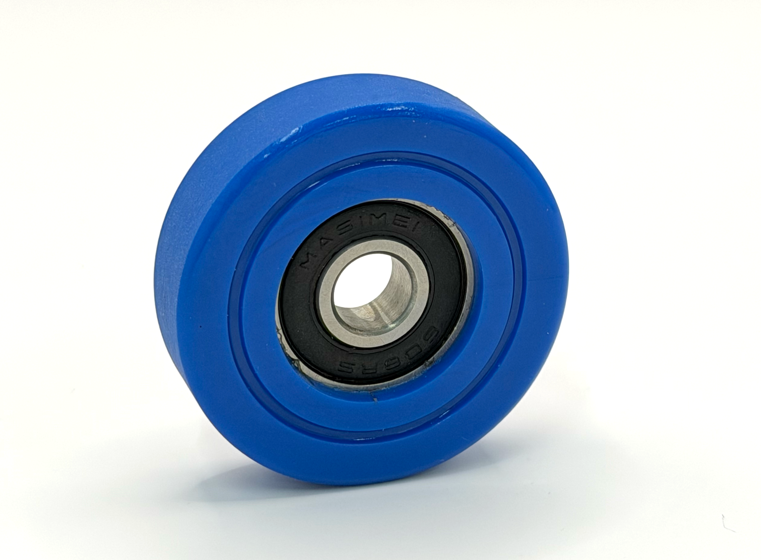

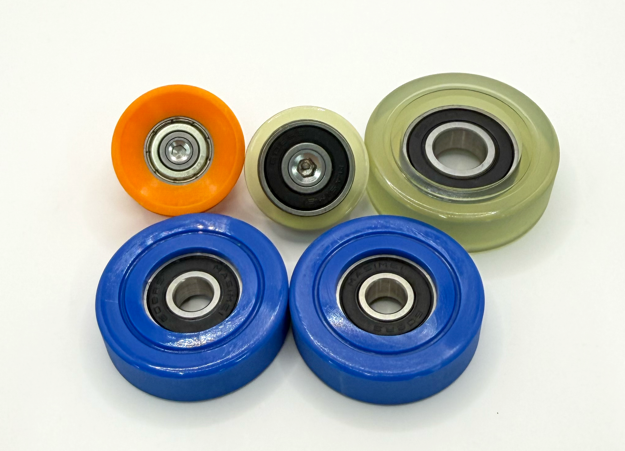

ベアリング入り樹脂ローラーは、多くの場合、金属製のボールベアリングの外輪に樹脂を一体成形した構造を持っています。

ベアリングは、内輪、外輪、転動体、そしてボールが均等に配置されるよう支える保持器で構成されており、この構造が摩擦抵抗を大幅に低減させ、滑らかな回転を可能にします。
外周を覆う樹脂が、金属同士の接触を防ぎ、走行音や振動を吸収する役割を果たします。

これにより、静かでスムーズな動きが実現されます。
製品によっては、ベアリング自体も樹脂で作られたオール樹脂ベアリングを使用したタイプもあり、非磁性や耐薬品性が求められる特殊な環境で使用されます。

ベアリング入り樹脂ローラーがもたらす3つの主なメリット

ベアリング入り樹脂ローラーの採用は、装置の性能向上や長寿命化に貢献します。
金属製ローラーと比較して得られる主なメリットとして、静音性、相手材の保護、そして軽量性や耐環境性が挙げられます。
これらの特長により、オフィス機器から食品機械、半導体製造装置まで、幅広い分野での活用が進んでいます。

以下で、それぞれのメリットについて具体的に解説します。

メリット1：金属ローラー特有の騒音を抑える優れた静音性

ベアリング入り樹脂ローラーの最大のメリットの一つが優れた静音性です。
金属製のローラーが金属レール上を走行する際には、硬い物同士が接触するために甲高い騒音や振動が発生しやすくなります。
一方、樹脂ローラーは外周が比較的柔らかい樹脂で覆われているため、接触時の衝撃を吸収・緩和する効果があります。

この特性により、走行音を大幅に低減させることが可能です。
そのため、動作音が気になる自動ドアや引き戸、オフィス家具の引き出し、立体駐車場のパレット移動部など、静粛性が求められる環境で特に重宝されます。

メリット2：搬送物やレールなど相手材を傷つけにくい

外周が樹脂であるため、接触する相手材を傷つけにくい点も大きなメリットです。
例えば、アルミフレームで作られたガイドレールや、塗装が施された部品などを搬送する場合、金属ローラーでは接触によって傷や打痕が発生するリスクがあります。
樹脂ローラーを使用すれば、こうしたデリケートな相手材を保護しながらスムーズに動かすことができます。

また、工場の床面を走行する台車の車輪として利用すれば、床材へのダメージを最小限に抑えることにもつながり、設備の維持管理コストの削減にも貢献します。

メリット3：軽量で耐水性・耐薬品性に優れた製品も選べる

樹脂は金属に比べて軽量なため、ローラー自体の重量を抑えることができます。
これにより、装置全体の軽量化に貢献し、慣性モーメントを小さくできるため、駆動モーターの負荷軽減や省エネルギー化にも繋がります。
さらに、使用する樹脂やベアリングの材質を適切に選ぶことで、多様な環境に対応可能です。

例えば、ベアリングにステンレス鋼、外周樹脂に耐薬品性の高い材質を選べば、水がかかる場所や薬品を使用する環境でも錆や腐食の心配なく使用できます。
この特長から、食品加工機械や医療機器、半導体製造装置などで広く採用されています。

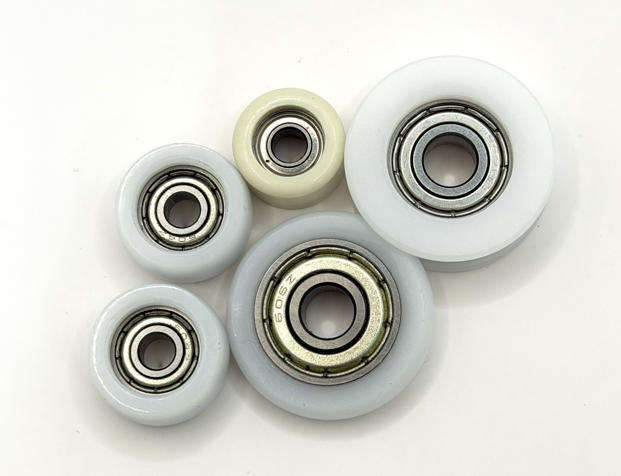

【種類別】ベアリング入り樹脂ローラーの基本的な選び分け

ベアリング入り樹脂ローラーを選定する際には、まずその構成要素である「ベアリング」と「外周の樹脂」の材質を、使用環境や求められる性能に合わせて選ぶことが基本となります。

ベアリングの材質は耐荷重や耐食性を、樹脂の材質は静音性や耐摩耗性、耐薬品性を左右する重要な要素です。
これらの組み合わせによってローラーの特性が大きく変わるため、それぞれの材質の特徴を理解し、適切に使い分ける必要があります。

ベアリングの材質から選ぶ【オール樹脂 vs 金属ベアリング】

ベアリングの材質は、主に金属製と樹脂製の2種類に大別されます。
一般的に多く使用されるのは、スチールやステンレスでできた金属ベアリングです。
スチール製は安価で高い耐荷重性能を持つ一方、錆びやすい欠点があります。

ステンレス製は耐食性に優れており、水回りや食品機械に適しています。
対して、内外輪からボールまで全てが樹脂でできているオール樹脂ベアリングは、金属を一切使用しないため、錆びることがなく、非磁性や耐薬品性が求められる特殊環境下で強みを発揮します。
ただし、一般的に金属ベアリングに比べて耐荷重性能は劣ります。

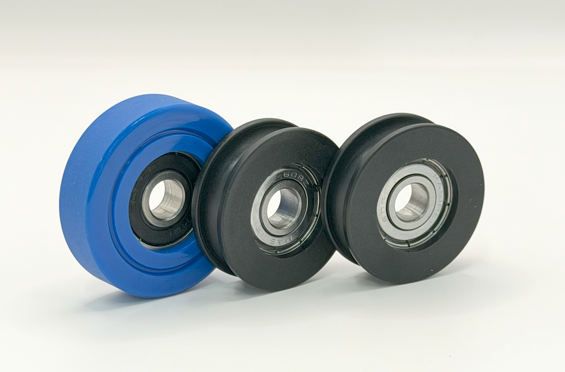

外周の樹脂材質から選ぶ【POM vs UPE vs ウレタン】

外周樹脂の材質選定は、ローラーの性能を決定づける重要な要素です。
最も広く使われるのがPOM（ポリアセタール）で、機械的強度や耐摩耗性に優れ、価格とのバランスが良い材質です。

UPE（超高分子量ポリエチレン）は、POM以上に耐摩耗性や耐薬品性が高く、滑りやすいため、特に摺動性が求められる用途に適しています。

ウレタンはゴムのような弾性を持ち、衝撃吸収性と静音性に非常に優れているのが特長です。
グリップ力も高いため、搬送物を確実に保持したい場合にも選ばれますが、材質によっては耐荷重が他の樹脂に劣ることもあります。

【用途・環境別】最適なベアリング入り樹脂ローラーの選定ガイド

ベアリング入り樹脂ローラーの選定では、具体的な使用用途や環境条件を考慮することが不可欠です。
静音性が最優先されるのか、耐水性や耐薬品性が求められるのか、あるいは高負荷に耐える必要があるのかによって、最適なベアリングと樹脂の組み合わせは異なります。
ここでは、代表的な4つのケースを取り上げ、それぞれの状況に最適なローラーの選定ポイントを解説します。

静音性が求められる自動ドアや家具の可動部に使用する場合

自動ドア、建具の戸車、オフィスのキャビネットなど、人の生活空間に近い場所で使用される場合は、静音性が最も重要な選定基準となります。
このような用途では、外周樹脂に衝撃吸収性と弾力性に優れたウレタンを採用するのが効果的です。
ウレタンは走行音を大幅に低減し、滑らかな動きを実現します。

内部のベアリングは、屋内使用であれば標準的なスチール製で問題ありませんが、浴室のドアなど湿度の高い場所で使う場合は、錆びにくいステンレス製ベアリングを選ぶと良いでしょう。

水や薬品に触れる食品機械や医療機器で使用する場合

食品加工ラインや洗浄工程、医療・分析機器など、水や薬品、蒸気に晒される環境では、耐食性と衛生性が最優先されます。

ベアリングには、錆に強いステンレス（SUS304やSUS316）が必須です。
外周の樹脂も、耐水性や耐薬品性に優れたPOMやUPEが適しています。

特に、強酸や強アルカリなどの薬品に接触する可能性がある場合は、より優れた耐薬品性を持つUPEが推奨されます。
さらに厳しい条件下では、金属を一切含まないオール樹脂ベアリングが唯一の選択肢となることもあります。

搬送物を保護したいコンベアラインで使用する場合

ガラス製品や電子部品、塗装されたワークなど、傷つきやすい搬送物を扱うコンベアラインでは、相手材への攻撃性の低さが求められます。

この場合、外周樹脂には柔らかくクッション性のあるウレタンが最適です。
ウレタンは搬送物への衝撃を和らげ、傷や破損を防ぎます。

また、適度なグリップ力があるため、搬送中のスリップ防止にも効果的です。
搬送物の重量が比較的軽く、滑りを重視する場合は、自己潤滑性に優れたPOMやUPEも選択肢となります。
相手材の材質や硬度、重量を考慮して最適な樹脂を選定します。

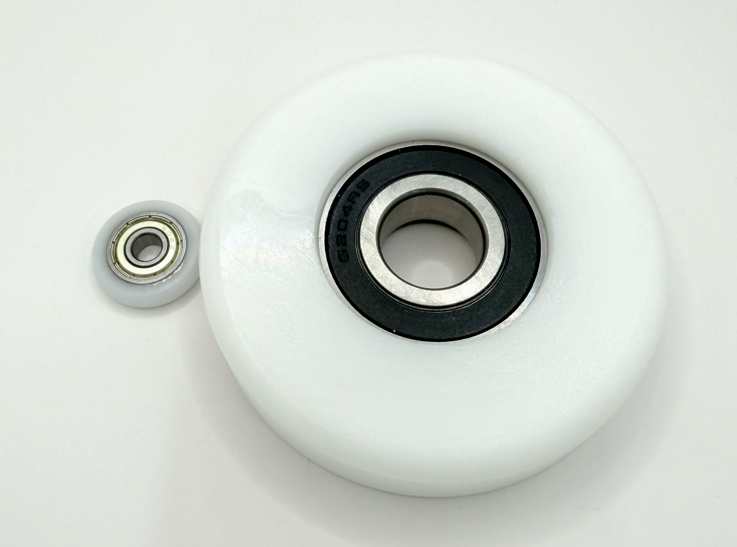

重いものを動かす高負荷な装置や設備で使用する場合

自動倉庫のラックや重量物の搬送台車、産業機械のガイドローラーなど、大きな荷重がかかる用途では、耐荷重性能が最も重要です。

この場合、ベアリングは高剛性で許容荷重の大きいスチール製が基本となります。
外周樹脂には、機械的強度と硬度に優れたPOMや、より高負荷に対応できるMCナイロンなどのエンジニアリングプラスチックが選ばれます。

また、樹脂部分の肉厚を厚くしたり、ローラーの幅を広くしたりすることで、ローラー1個あたりの負荷を分散させ、耐久性を高める設計も考慮されます。

購入前に必ず確認したい3つのチェックポイント

最適な材質を選定した後は、実際の購入や発注の段階で仕様を正確に確定させる必要があります。

特に、寸法や耐荷重、取り付け方法といった物理的な仕様を見誤ると、取り付けができない、あるいは早期に破損するといったトラブルにつながります。

ここでは、発注ミスを防ぎ、確実に適合する製品を選ぶために、購入前に必ず確認すべき3つのポイントを解説します。

ポイント1：ローラーの寸法（外径・内径・幅）は正確か

最も基本的かつ重要な確認項目が寸法です。

特に既存のローラーと交換する場合は、ノギスなどの測定工具を用いて、外径・内径（ベアリングの穴径）・幅を正確に測定する必要があります。
図面がある場合は、図面に記載された寸法と公差を必ず確認してください。

内径は取り付ける軸の径と、外径と幅は周辺の部品との干渉に関わるため、わずかな違いでも取り付けられない可能性があります。
メーカーのカタログやウェブサイトで、希望する寸法の製品が規格品として存在するかを確認しましょう。

ポイント2：使用条件に対して耐荷重は十分か

ローラーが受ける荷重を算出し、その荷重に耐えられる製品を選ぶことが重要です。
メーカーのカタログには、製品ごとに「許容荷重」や「定格荷重」が記載されています。
この数値は、ローラー1個が安全に使用できる荷重の目安を示しています。

設計時には、ローラーにかかる最大荷重を計算し、安全率を考慮して、許容荷重に十分な余裕がある製品を選定してください。
荷重計算が不確かであったり、衝撃荷重がかかったりする可能性がある場合は、より耐荷重の大きい製品を選ぶことが推奨されます。

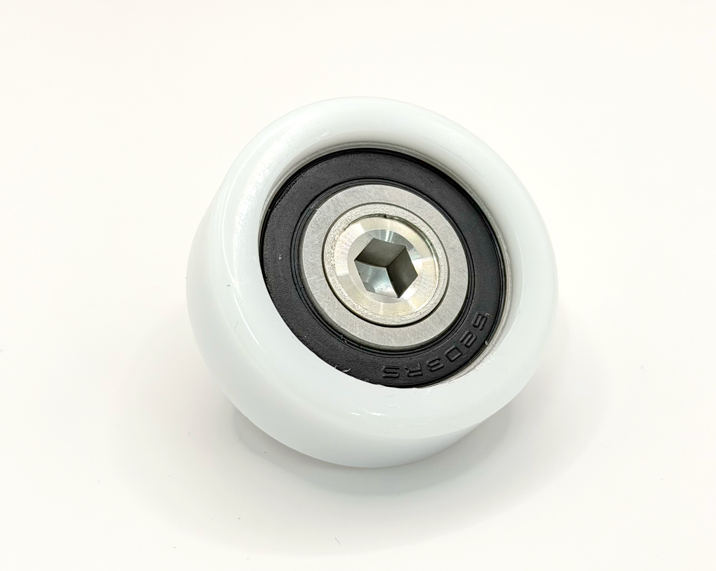

ポイント3：取り付け方法に適した軸の形状（ネジ付き等）か

ローラーの取り付け方法は様々で、それに合わせた軸の形状を選ぶ必要があります。
最も一般的なのは、ベアリングの内輪が単純な丸穴になっているタイプで、別途用意したシャフトに通して使用します。

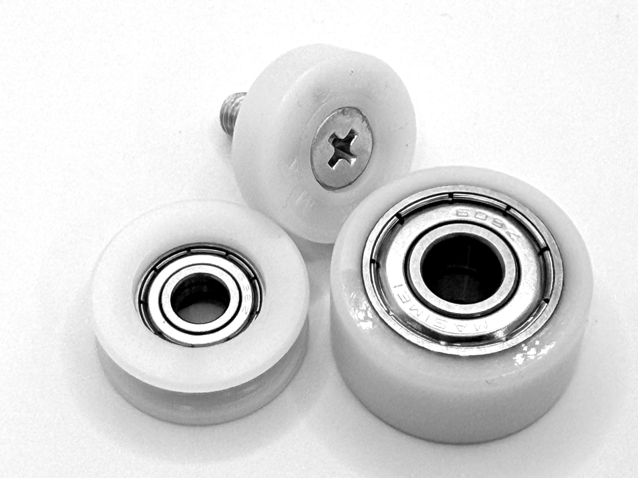

その他にも、ローラー本体にオネジやメネジが加工されたボルトやナットが一体化している「ネジ付き」タイプもあります。

このタイプは、フレームに直接ねじ込んで固定できるため、部品点数の削減や組み立て工数の短縮に貢献します。
装置の構造や組み立てやすさを考慮し、最適な取り付け方法の製品を選びましょう。

ベアリング入り 樹脂ローラーに関するよくある質問

ここでは、ベアリング入り樹脂ローラーの選定や使用にあたって、多くの方が抱く疑問について回答します。

ベアリングなしの樹脂ローラーとの決定的な違いは何ですか？

回転性能と耐久性です。
ベアリング入りは内部のボールが転がることで摩擦が極めて少なく、滑らかに回転します。
一方、ベアリングなしは樹脂が軸と直接摺動する「すべり軸受」構造のため、始動抵抗が大きく、摩耗しやすい傾向にあります。

ローラーの交換時期や寿命を判断する目安はありますか？

異音、ガタつき、回転不良が主な目安です。
ローラーを手で回した際に引っかかりを感じたり、軸方向に大きな遊び（ガタ）が出たりした場合は交換時期です。
また、外周樹脂の著しい摩耗やひび割れが目視で確認できた場合も、交換を推奨します。

希望のサイズの製品が見つからない場合はどうすればいいですか？

特注（カスタムオーダー）を検討してください。
多くのメーカーや販売店では、標準品にない寸法や材質のローラー製作に対応しています。
既存のローラーの現物や図面を提示し、材質、寸法、使用環境などの条件を伝えることで、特注品の製作可否や見積もりについて相談が可能です。

まとめ

ベアリング入り樹脂ローラーは、静音性、相手材の保護、耐環境性など、多くのメリットを提供する部品です。

その性能を最大限に引き出すためには、用途や環境を正確に把握し、適切な材質を選定することが重要になります。
選定の際には、ベアリングの材質（金属か樹脂か）と外周樹脂の材質（POM、UPE、ウレタンなど）の組み合わせを検討します。

購入時には、ローラーの寸法（外径・内径・幅）、耐荷重、そして取り付け方法を必ず確認し、使用条件に適合する製品を選ぶようにしてください。
