軸の抜け止め方法を一覧で図解比較！溝なし・荷重別の選び方
回転軸から部品が脱落しないようにしたいけれど、どの固定方法が良いかわからない、とお悩みではありませんか。
この記事を読めば、荷重の大きさ、軸の加工可否、着脱頻度といった設計条件に最適な抜け止め方法を選択し、具体的なリングなどの部品選定ができるようになります。
軸の抜け止めとは？部品が脱落するのを防ぐ重要な機構
軸の抜け止めとは、軸に取り付けた歯車（ギヤ）、プーリー、ベアリングなどの機械部品が、軸の長手方向（スラスト方向）に動いたり、脱落したりするのを防ぐための機構や部品の総称です。
止め輪（スナップリング）やピン、ねじなど多種多様な部品が用いられ、機械が安全かつ正常に機能するために不可欠な役割を担っています。
適切な抜け止め機構を設計しなければ、部品の脱落による機械の破損や重大な事故につながる可能性があります。
抜け止めには多くの種類があるため、まずは選定の基準を理解することが重要です。
抜け止めピンの種類については「抜け止めピンの種類」で詳しく紹介しています。
【早見表】あなたの設計条件に合う軸の抜け止めを選ぶ4つの基準
最適な軸の抜け止め部品を選ぶには、設計上の要求を多角的に検討する必要があります。
特に重要なのが「取り付け方向」「溝加工の有無」「保持力」「メンテナンス性」の4つの基準です。
例えば、高い保持力が必要なら溝加工をしてC形止め輪（スナップリング）を、コストを抑えたいなら溝なしで使えるプッシュナットを選ぶなど、これらの基準を組み合わせることで、無数にある選択肢の中から要求仕様に合った部品を効率的に絞り込めます。
ここからは、これらの基準に基づいた代表的な抜け止め部品を紹介します。
基準1：軸への取り付け方向（スラスト方向・ラジアル方向）で選ぶ
抜け止め部品の取り付け方向は、大きく分けて「スラスト方向」と「ラジアル方向」の2種類があります。
スラスト方向からの取り付けは、C形止め輪のように軸の先端から部品を挿入する方法です。
軸の全周で荷重を支えるため、高い保持力が得られます。
一方、ラジアル方向からの取り付けは、E形止め輪のように軸の側面からはめ込む方法です。
組立時に軸の先端に他の部品があっても横から装着できるため、組立性や省スペース性に優れています。
基準2：軸の溝加工の必要性（溝あり・溝なし）で選ぶ
軸に溝を加工するかどうかも、部品選定における重要な分岐点です。
溝加工を行う場合、止め輪（スナップリング）などが溝にはまることで、正確な位置決めと高い保持力を実現できます。
しかし、溝加工には追加の工数とコストがかかる上、加工部に応力が集中して軸の強度が低下する点に注意が必要です。
一方、溝加工が不要な部品は、既存の軸に追加工することなく使用できるため、コストを抑えたい場合や設計変更の手間を省きたい場合に適しています。
基準3：必要な保持力（かかる荷重の大きさ）で選ぶ
抜け止め部品を選定する際は、その部品にどの程度のスラスト荷重（軸方向に押す力）がかかるかを考慮しなくてはなりません。
単に部品の位置を決めるだけでほとんど荷重がかからない場合は、プッシュナットや小型のE形止め輪（Eリング）などで十分です。
しかし、運転中に大きな力がかかる箇所では、軸の全周でしっかり固定できるC形止め輪や、強力な摩擦力で固定する摩擦締結具など、高い保持力を持つ部品を選ぶ必要があります。
軸力については「軸力とは？トルク・摩擦との関係と計算方法」で詳しく紹介しています。
基準4：着脱の頻度とメンテナンスのしやすさで選ぶ
設計する機械のメンテナンス頻度も、抜け止め部品の選定に影響します。
一度組み立てたら分解しない箇所には、専用工具が必要なC形止め輪や、取り外しが困難なプッシュナットなどが使用されます。
対照的に、定期的な点検や部品交換で頻繁に着脱する必要がある箇所には、工具を使わずに手で取り外せるスナップピンやリンチピンが最適です。
作業のしやすさを考慮することで、メンテナンスにかかる時間やコストを削減できます。
【溝加工あり】代表的な軸の抜け止め部品の種類と特徴
軸に溝を加工して取り付けるタイプの抜け止め部品は、正確な位置決めと高い保持力が求められる設計で広く採用されています。
溝に部品がしっかりとはまり込むことで、大きなスラスト荷重にも耐えることが可能です。
代表的なものにC形止め輪やE形止め輪、ピン類があり、それぞれに異なる特徴を持ちます。
一方で、追加工が難しい場合やコストを抑えたい場合には、溝加工が不要な部品が有効です。

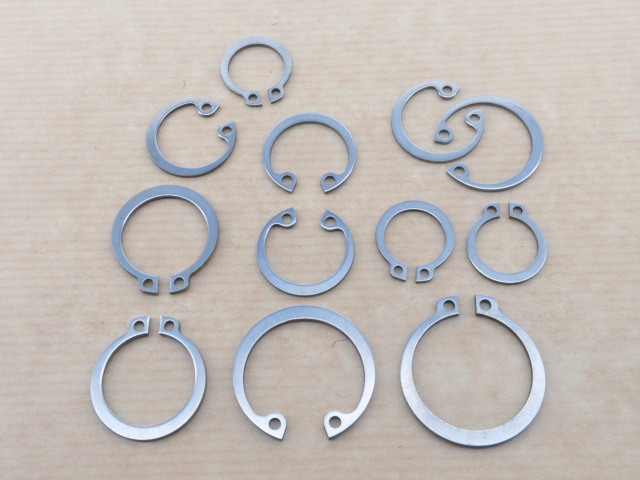

C形止め輪：高い保持力で軸を確実に固定する
C形止め輪は、アルファベットの「C」の形をした止め輪で、スナップリングとも呼ばれます。
軸に加工した溝にはめ込んで使用し、軸の全周で荷重を受ける構造のため、非常に高い保持力を発揮するのが特徴です。
軸の外側にはめる「軸用」と、ハウジングなど穴の内側にはめる「穴用」の2種類が存在します。
取り付け・取り外しには専用のスナップリングプライヤーが必要ですが、信頼性が高く、確実な固定が求められる箇所に最適ですす。
E形止め輪：小径の軸や省スペースが求められる設計に最適
E形止め輪は、アルファベットの「E」に似た形状からその名が付けられました。
軸の3方向から溝を保持する構造で、C形止め輪と異なり、軸の側面（ラジアル方向）からワンタッチで取り付けられる手軽さが利点です。
軸の先端に他の部品があっても後から装着できるため、組立性に優れています。
ただし、C形止め輪に比べると保持力は低くなるため、比較的小さな荷重の箇所や、省スペース性が要求される小径の軸に適しています。
スナップピン（R形止め輪）：工具を使わずに手で簡単に着脱できる
スナップピンは、真っ直ぐなピン部分とR形状のダブルコイル部分で構成される部品で、R形止め輪とも呼ばれます。
軸に開けた貫通穴に通して使用し、工具を使わずに手で簡単に取り付け・取り外しが可能です。
この手軽さから、頻繁に部品を交換したり、位置調整を行ったりする箇所に適しています。
割りピンと違って再利用が容易な点もメリットで、メンテナンス性を重視する設計で広く活用されます。
割りピン（スプリットピン）：振動によるナットの緩み止めとしても活躍
割りピンは、二つ折りにしたピンを部材の穴に通し、先端を開いて折り曲げることで抜け止めとして機能させる部品です。
構造は非常にシンプルですが、一度固定すると緩みにくく、特に振動が加わる環境で効果を発揮します。
主にボルトとナットの緩み止めとして、ナットの溝とボルトの穴に通して使用されることが多いです。
一度取り外すと金属疲労で強度が落ちるため、再利用は推奨されません。
【溝加工なし】追加工が不要でコストを抑えられる抜け止め部品
軸への追加工が不要な抜け止め部品は、加工コストの削減や設計・組立工数の短縮に大きく貢献します。
既製品の軸をそのまま使用したい場合や、試作品を迅速に製作したい場合に特に有効です。
プッシュナットのように押し込むだけのものから、摩擦力を利用して強力に固定するものまで、用途に応じて様々な種類があります。
また、抜け止めだけでなく、軸の回転を伝える「空回り」防止も同時に考慮する必要がある場面も少なくありません。

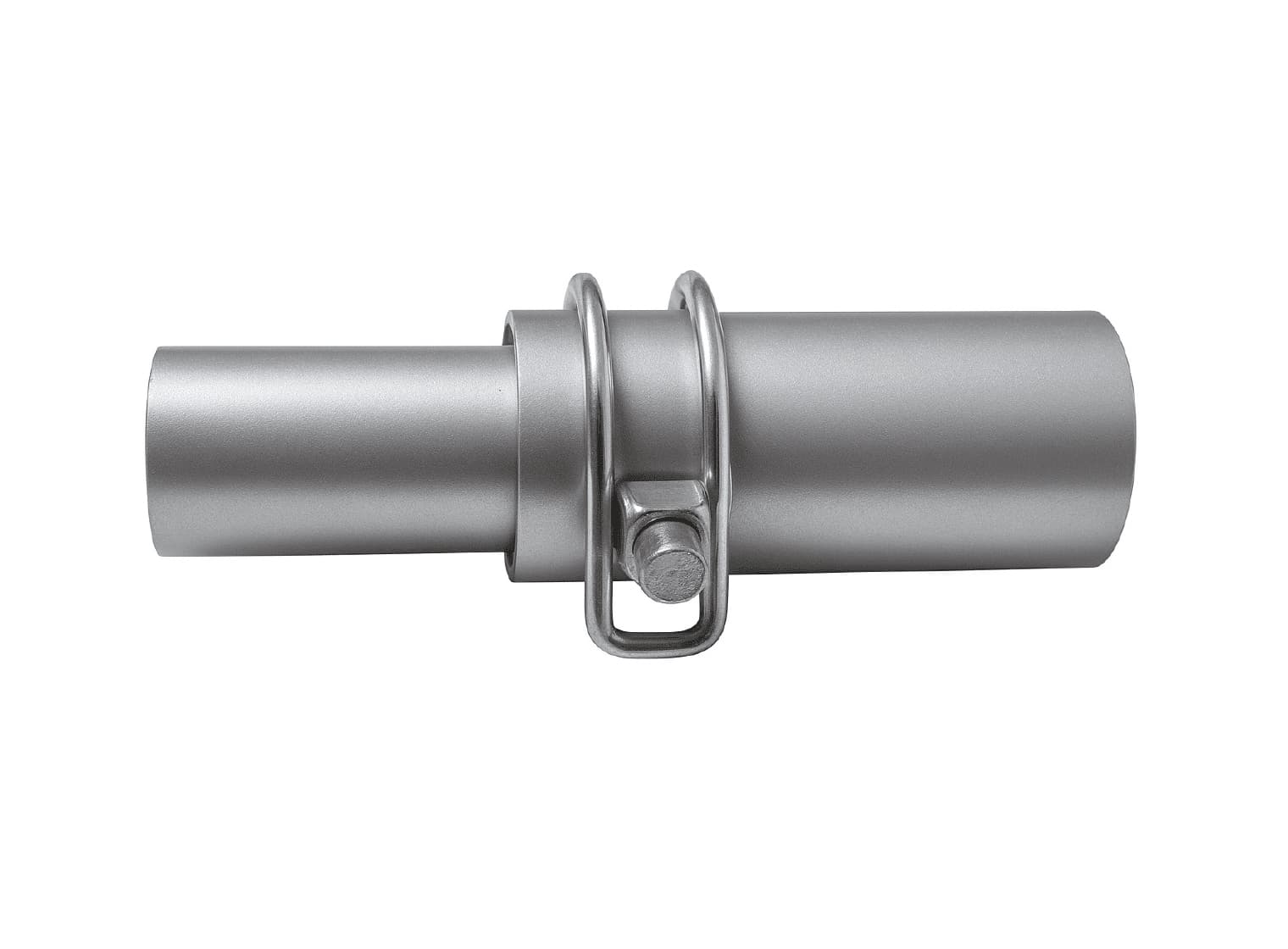

パイプピンについては「パイプピンの使い方から種類・サイズの選び方」で詳しく紹介しています。
プッシュナット（グリップナット）：軸に押し込むだけで手軽に固定可能
プッシュナットは、軸に押し込むだけで取り付けが完了する手軽な抜け止め部品です。
グリップナットとも呼ばれ、内側に設けられた爪が軸に食い込むことで固定されます。
特別な工具は不要で、組立作業を大幅に効率化できます。
ただし、一度取り付けると取り外しは困難で、基本的には破壊して取り除くことになります。
保持力はそれほど高くないため、おもちゃや家電製品など、軽荷重の部品の位置決めや固定に主に使用されます。
セットスクリュー（止めねじ）：部品の側面からねじで直接押さえて固定
セットスクリューは、ねじの先端で相手部品を直接押さえつけて固定する部品で、一般的には「止めねじ」や「イモねじ」として知られています。
歯車やプーリーのボス部分に設けられたねじ穴に締め込み、軸の側面を直接、あるいは間に別の部品を介して押すことで、抜け止めと回転方向の空回りを同時に防ぎます。
構造が簡単で安価ですが、軸に傷がつきやすく、繰り返し使用すると保持力が低下する可能性があるため、軽トルクの用途に適しています。
摩擦締結具：強力な摩擦力でトルク伝達と抜け止めを同時に実現
摩擦締結具は、テーパー形状のリングをボルトで締め付けることで発生する強力な摩擦力を利用し、軸と部品を固定する機械要素です。
代表的な製品に「メカロック」や「パワーロック」などがあります。
キー溝や止めねじなどの加工が一切不要で、軸上の任意の位置で高精度な固定が可能です。
抜け止めと大容量のトルク伝達を同時に実現できる点が最大の特長ですが、他の部品に比べてコストが高い傾向にあります。

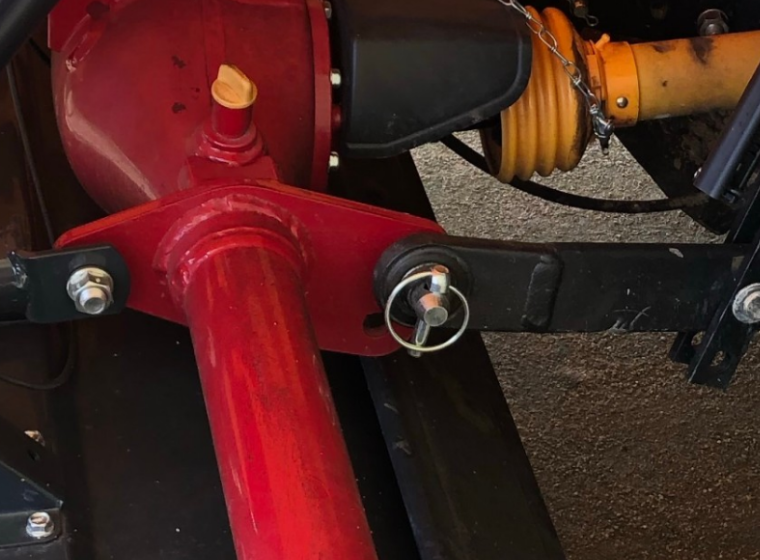

リンチピン：ワンタッチで素早く着脱できる建機や農機具向けの部品
リンチピンは、軸の穴に通したピン本体を、一体となったリング状のバネでロックする構造の抜け止め部品です。
スナップピンと同様に工具不要で着脱できますが、リングを引くだけでロックが解除されるため、より素早い操作が可能です。
振動にも強く、不意に外れにくい構造になっています。
その優れた操作性と信頼性から、過酷な環境下で頻繁な着脱が求められる建設機械や農業機械のアタッチメント連結部などに広く利用されています。
リンチピンの種類については「リンチピンの種類と在庫即納品ラインナップ」で詳しく紹介しています。
回転軸の空回りと抜けを同時に防ぐ代表的な締結方法
モーターなどから動力を伝える回転軸の設計では、部品が軸方向に抜けないようにするだけでなく、回転方向に滑らないようにトルクを伝達する工夫も必要です。
この「抜け止め」と「空回り止め」は、多くの場合セットで考えられ、両方を同時に満たすための締結方法がいくつか存在します。
最も一般的なキーを用いる方法から、シンプルなセットスクリューまで、要求されるトルクやコストに応じて使い分けられます。
ここまで様々な抜け止め方法を見てきましたが、実際の設計現場でよくある疑問について解説します。

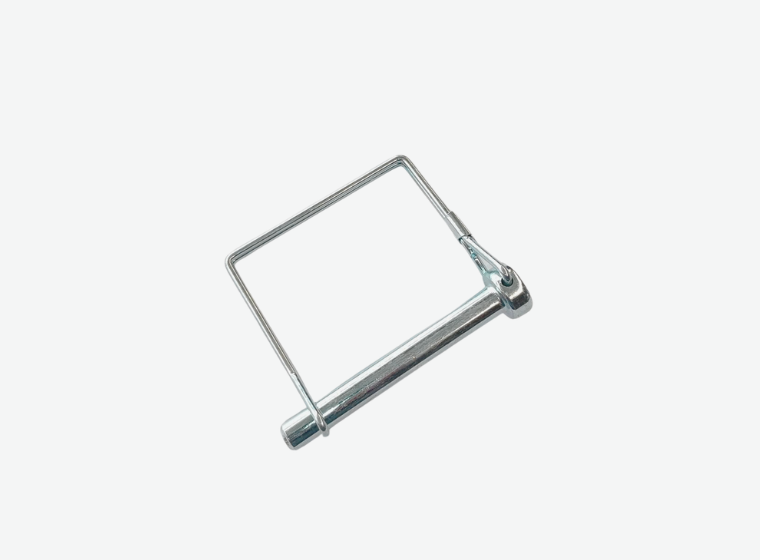

シャフトロックピンの選び方については「シャフトロックピンの選び方と種類」で詳しく紹介しています。
キーと止め輪の組み合わせ：最も一般的なトルク伝達と固定方法
回転軸の締結において最も標準的で信頼性の高い方法が、キーと止め輪を併用する方式です。
まず、軸と部品（歯車やプーリーのボス）の両方にキー溝を加工し、そこに「キー」と呼ばれる角棒状の部品をはめ込むことで、回転方向の空回りを防ぎます。
そして、軸方向の抜け止めとして、C形止め輪やE形止め輪を軸の溝に取り付けて部品を固定します。
確実なトルク伝達と軸方向の固定を両立できるため、産業機械全般で広く採用されています。
セットスクリュー付きボスでの固定：軽トルク用途でのシンプルな解決策
比較的軽いトルクの伝達で十分な場合には、セットスクリュー（止めねじ）のみで空回りと抜け止めを兼ねる方法が用いられます。
部品のボスに設けられたねじ穴からセットスクリューを締め込み、その先端を軸に直接押し付けて固定します。
キー溝などの追加工が不要で、構造が非常にシンプルかつ低コストで済むのが大きなメリットです。
ただし、伝達できるトルクに限界があるほか、軸に傷がつきやすく、振動で緩みやすいといった点に注意が必要です。
軸の抜け止めに関するよくある質問
これらの知識を基に、改めて設計条件と照らし合わせることが重要です。
軸に溝加工なしで抜け止めをするには、どのような部品が使えますか？
プッシュナット、セットスクリュー、摩擦締結具などが使用できます。
プッシュナットは軸に押し込むだけで固定でき手軽ですが、保持力は高くありません。
セットスクリューは部品の側面からねじで押さえます。
摩擦締結具は高価ですが、強力な摩擦力で抜け止めとトルク伝達を同時に実現します。
C形止め輪とE形止め輪は、どのように使い分ければ良いですか？
高い保持力が必要な場合はC形止め輪、組立性や省スペース性を優先するならE形止め輪が適しています。
C形は軸の全周で荷重を支えるため強力です。
一方、E形は軸の横から取り付けられるため、軸の先端に他の部品があっても装着可能で、作業性に優れています。
頻繁に取り外す必要がある軸の抜け止めには、どの部品がおすすめですか？
工具を使わずに手で簡単に着脱できるスナップピン（R形止め輪）やリンチピンがおすすめです。
スナップピンは再利用が可能で、メンテナンス性に優れます。
リンチピンはリングを引くだけでワンタッチで操作できるため、さらに迅速な着脱が求められる作業に適しています。

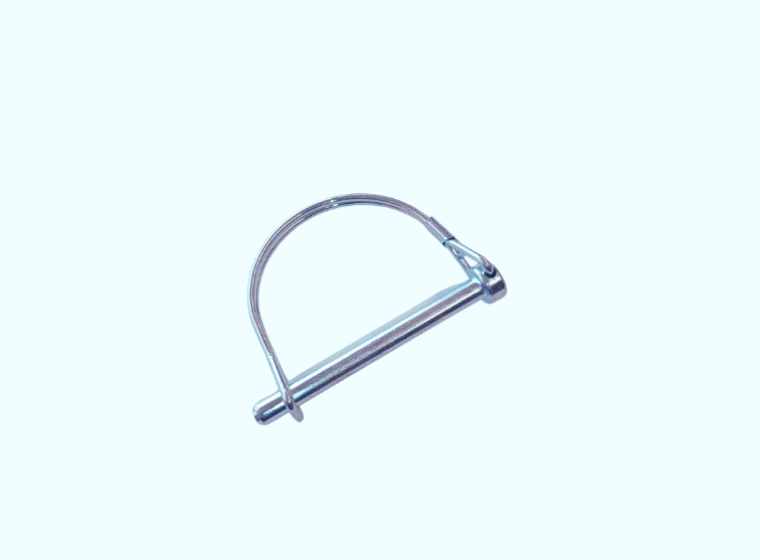

ワイヤーロックピンD型については「ワイヤーロックピンD型とは？種類やサイズ、選び方」で詳しく紹介しています。
まとめ：設計条件に合わせて最適な軸の抜け止め方法を選ぼう
軸の抜け止め方法を選定する際には、単一の要素だけでなく、複数の設計条件を総合的に評価することが求められます。
考慮すべき主な基準は、「着脱の頻度」、「使用環境」、「サイズ」、そして「耐振動性」の4点です。これらの要求事項を明確にし、本記事で紹介したC形止め輪、プッシュナット、摩擦締結具といった各部品が持つメリット・デメリットを比較検討することで、設計に最適な抜け止め方法を選定できます。
